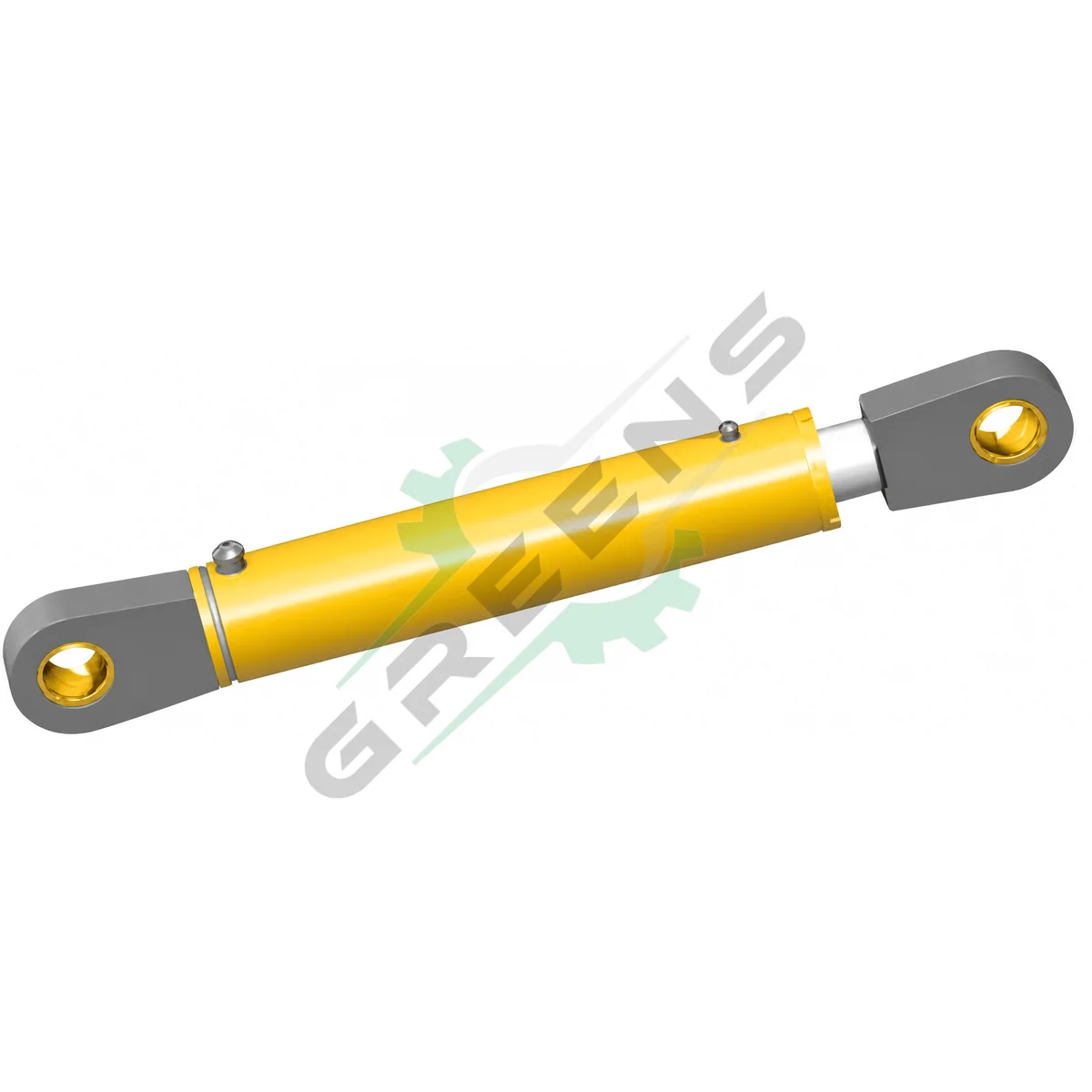

HC04-DA Arka Kapak Silindirleri

Teleskopik silindir. 2 model, 250 bar.

Bağlantı tipi: HC04-DA Arka Kapak Silindirleri

Hesapla WhatsApp'tan Yaz

Hesaplama

Bu ürün için hızlı hesaplama

Silindir kuvveti, debi ve gücünü ürünü seçmişken buradan hesaplayın.

Kuvvet Hesabı

Silindirin verilen basınçta ürettiği itme ve çekme kuvveti. 1 bar = 1 daN/cm² kabulüyle katalogdaki itme kuvveti tablosuyla aynı temeldedir.

Silindir çapı (mm)

Mil çapı (mm)

Basınç (bar)

Katalog silindirlerinin çalışma basıncı aralığı 160–350 bar.

İtme kuvveti (piston tarafı): —
Çekme kuvveti (mil tarafı): —
Alanlar: —
Yaklaşık: —

Silindir çapı ve basınç girin.

Bu ölçülerle teklif al

Sonuçlar ön değerlendirme içindir; sürtünme, hat kayıpları, burkulma ve montaj şekli dikkate alınmaz. Kesin seçim için teknik ekiple görüşün.

WhatsApp'tan Sor

Tüm hesaplayıcılar için hesaplama sayfasına gidin.

Model tablosu

HC04-DA Arka Kapak Silindirleri modelleri

Katalogda bu tip için listelenen 2 modelin kodu ve ölçüleri. Aradığınız strok tabloda yoksa teklif formundan iletin.

HC04-DA Arka Kapak Silindirleri model ve ölçü tablosu
Model	Ø P(mm)	Ø A(mm)	Ø M(mm)	Ø B(mm)	C(mm)	D(mm)	E(mm)	BağlantıG	BağlantıG1	L(mm)	StrokH (mm)
Ø63	63	75	50	30 - 35	25 - 30	76	55	R 1/2"	R 1/8"	940	548
Ø70	70	85	55	35	30	76	65	R 1/2"	R 1/8"	845	520

Ölçüler milimetredir; harf sembolleri katalog çizimindeki ölçülendirmeye karşılık gelir. Tablo yatay olarak kaydırılabilir, model sütunu sabit kalır. Ölçülerde değişiklik yapma hakkı saklıdır.

Ürün açıklaması

HC04-DA Arka Kapak Silindirleri, hc04-da arka kapak silindirleri bağlantılı teleskopik hidrolik silindirdir. Katalogda bu tip için 2 model listelenmiştir; stroklar 520–548 mm aralığındadır. Çalışma basıncı 250 bar. Model kodları ve ölçülerin tamamı aşağıdaki tabloda yer alır; tabloda bulunmayan strok veya bağlantı ihtiyaçları için teklif formundan talebinizi iletebilirsiniz.
