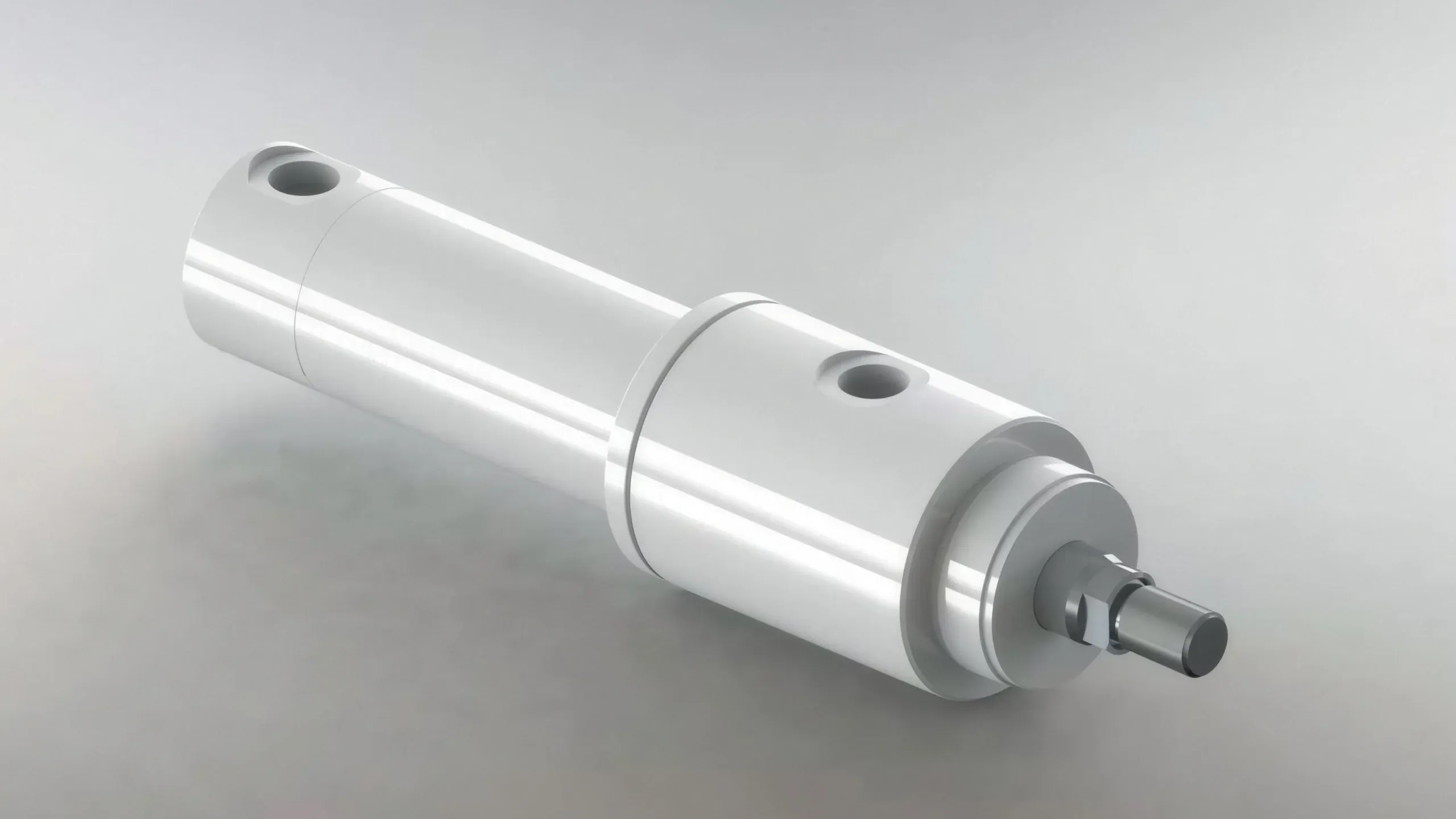

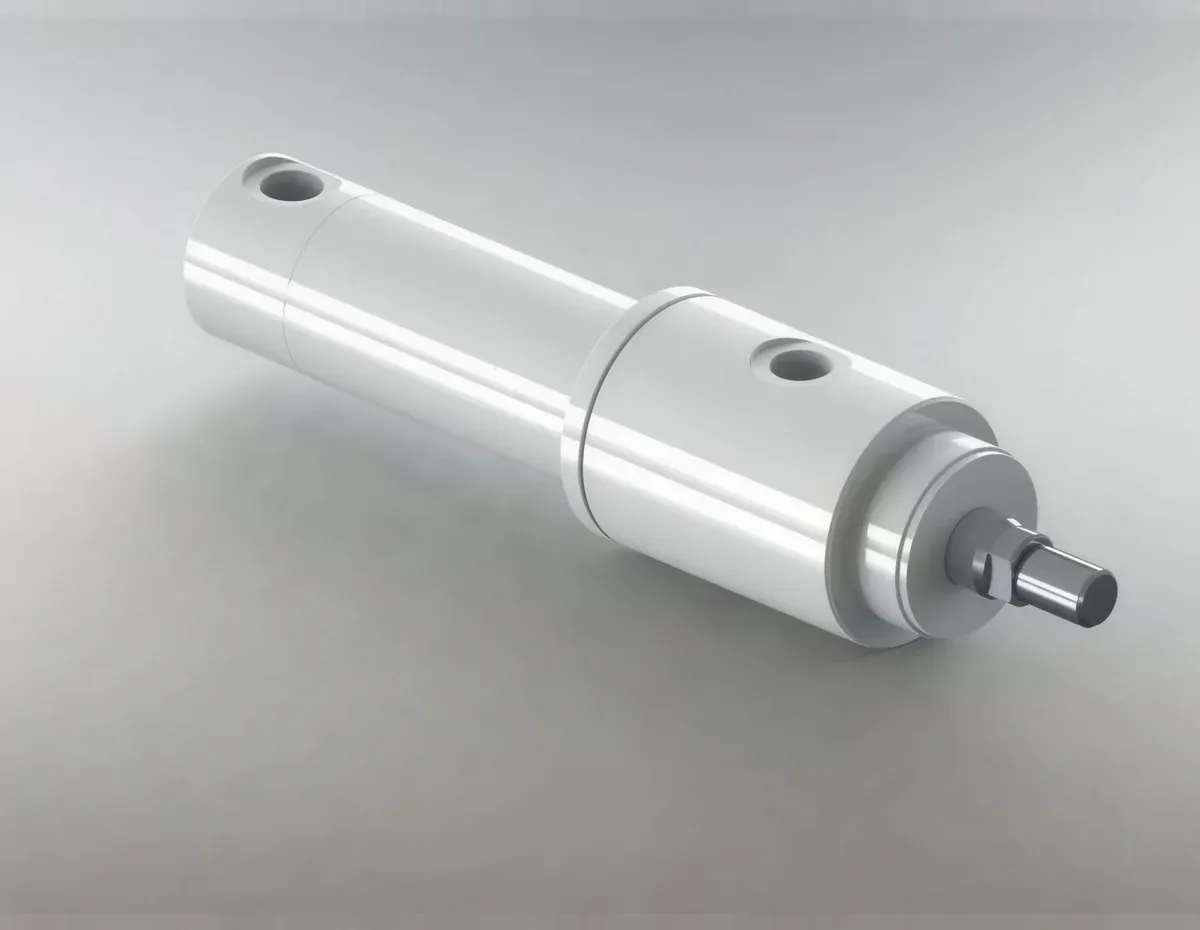

Standart Hidrolik Silindir
Standard Cylinder
Herhangi bir bağlantı şeklinin ilave edilmediği temel silindir tipi.
Bağlantı tipi: Standart (bağlantısız)
Yeşiller Teknik ürün programı
Hidrolik Piston ve Silindir Çözümleri
Standart ve özel ölçülerde hidrolik silindir seçeneklerini inceleyin. Teknik çiziminizi veya ürün görselinizi göndererek projenize özel fiyat teklifi alın.
- Çalışma basıncı
- 160–350 bar
- Test basıncı
- 240 bar
- Strok
- 0–12000 mm
Teknik dokümana göre değerlendirme
Çizim, ölçü veya fotoğrafınızı gönderin; talebiniz teknik olarak incelensin.
Standart ve özel ölçü seçenekleri
Katalog ölçülerinin yanında projeye özel silindirler de üretilmektedir.
Hızlı teklif süreci
Talebiniz alındıktan sonra e-posta veya WhatsApp üzerinden dönüş yapılır.
Doğrudan teknik iletişim
Ölçü, bağlantı tipi ve strok seçimlerini doğrudan teknik ekiple netleştirin.
Ürün grupları
Hidrolik ve teleskopik silindir tipleri
Bağlantı şekline göre ayrılan standart tipler, çok kademeli teleskopik silindirler, mil koruma körükleri ve projeye özel silindirler — toplam 31 tip.

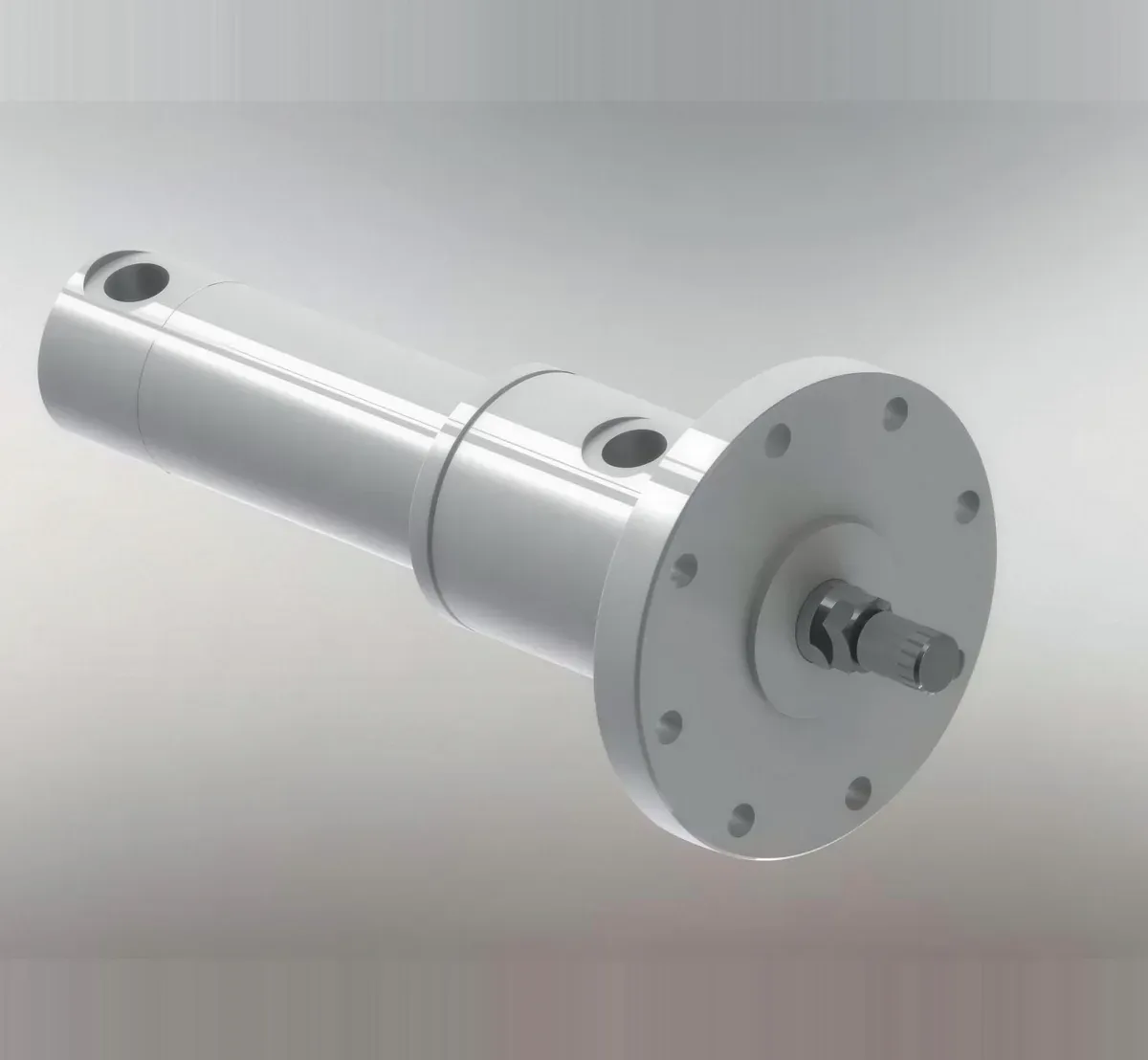

Ön Flanş Bağlantılı Silindir
Front Flange Mounting Cylinder
Standart silindirin önüne ilave edilen flanş ile yüzeyden bağlanan tip.
Bağlantı tipi: Ön flanş bağlantılı(ÖFB)

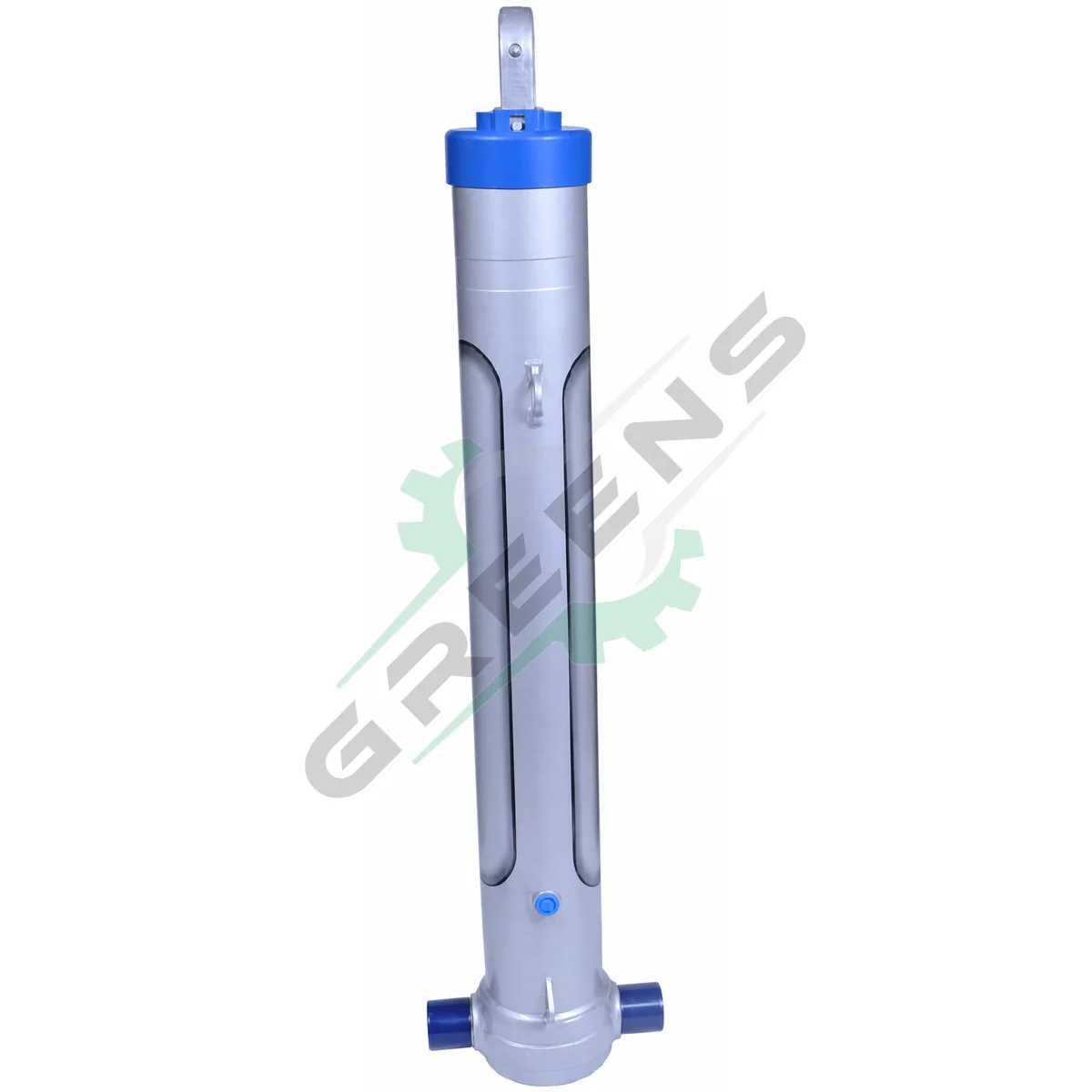

3 Kademeli Alttan Terazi Mafsallı (Tip A)
3 kademeli teleskopik silindir. 17 model, 190 bar.
Bağlantı tipi: Alttan Terazi Mafsallı

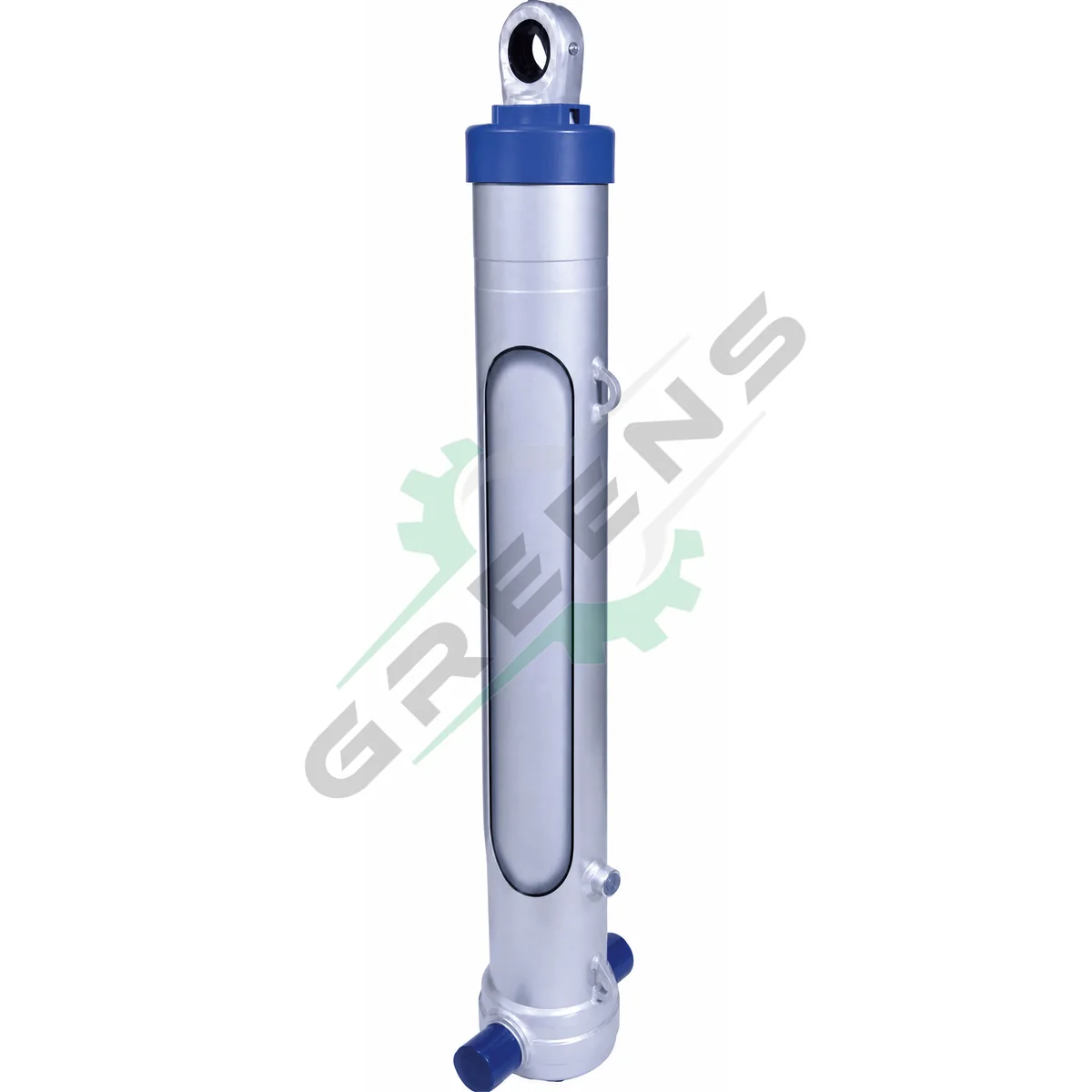

4 Kademeli Alttan Terazi Mafsallı (Tip A)
4 kademeli teleskopik silindir. 26 model, 190 bar.
Bağlantı tipi: Alttan Terazi Mafsallı

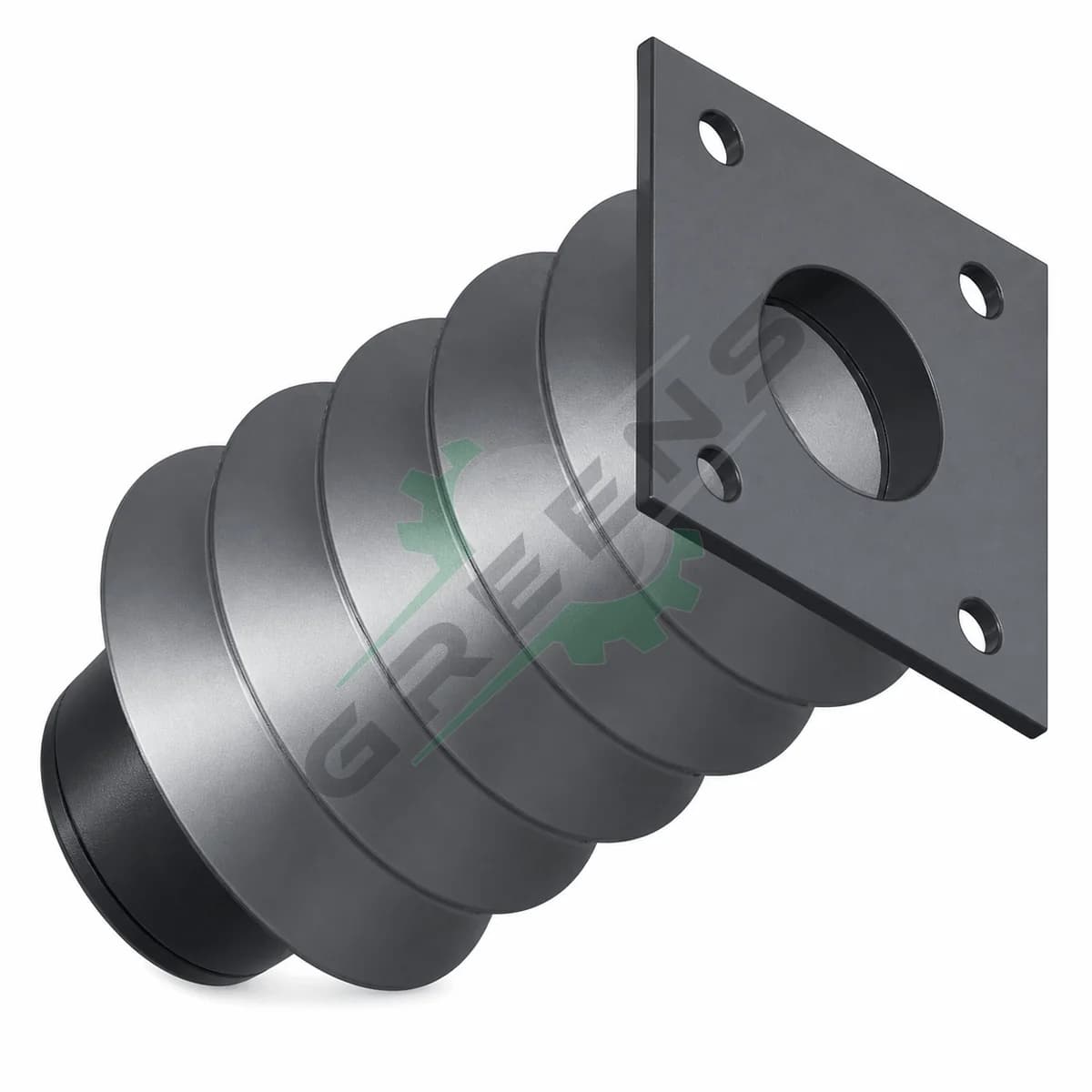

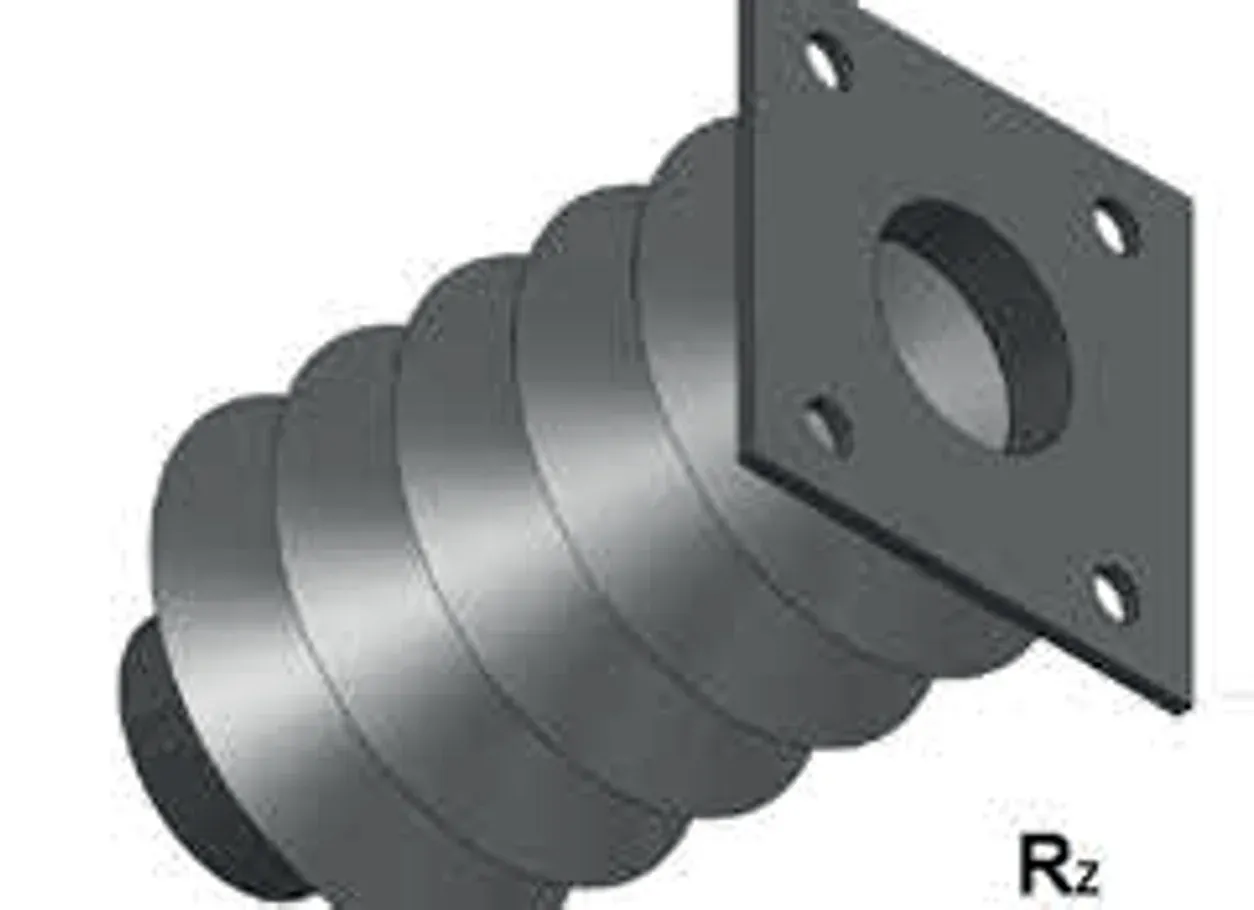

Silindir Mil Koruma Körükleri
Cylinder Rod Protection Bellows
Mili toz ve sıvılara karşı koruyan, her silindire özel ölçüde dikilen körükler.
Bağlantı tipi: Silindir miline göre özel ölçü

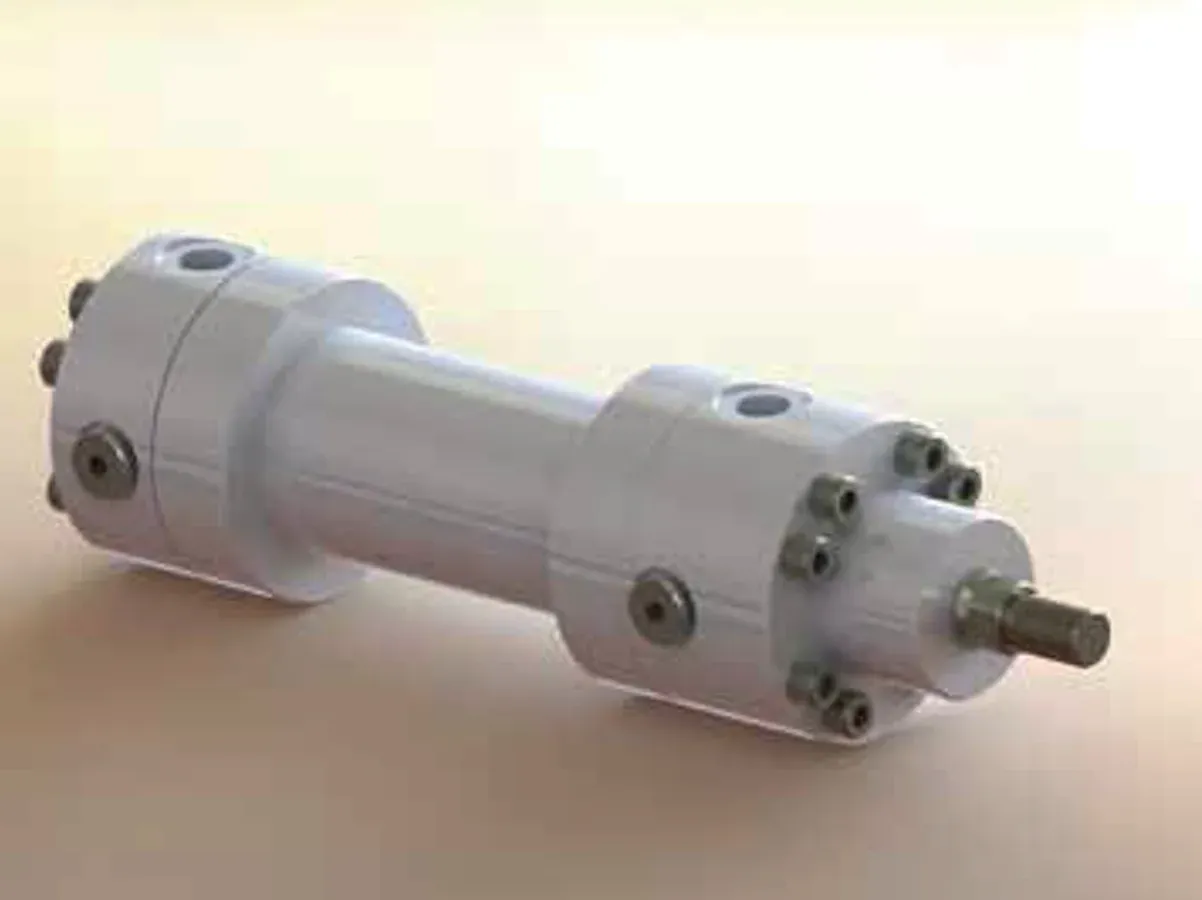

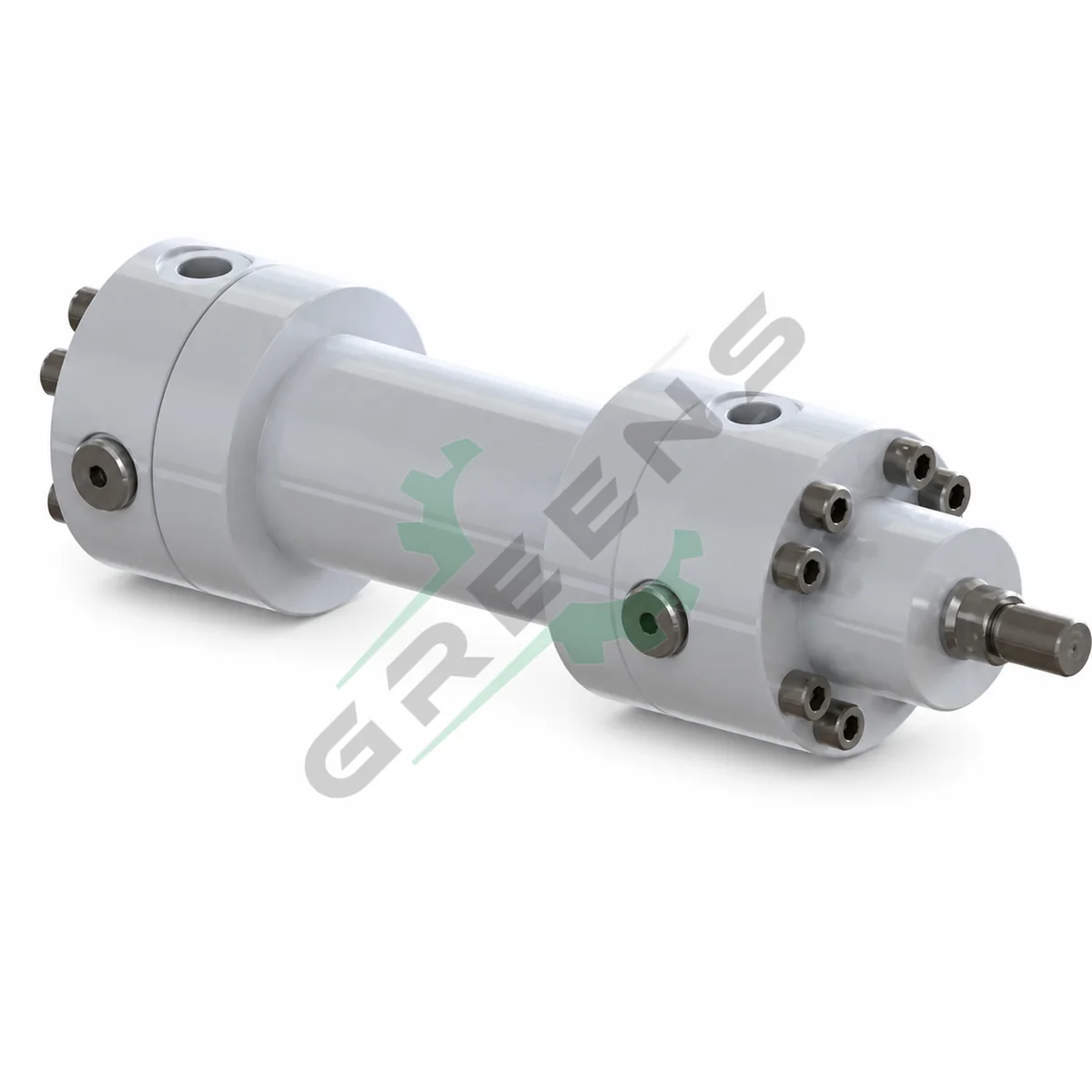

Özel Tip Silindirler
Special Types of Cylinder
Projeye özel geliştirilen hidrostatik yataklamalı, lineer cetvelli ve hadde silindirleri.
Bağlantı tipi: Uygulamaya göre
Teknik özellikler
Katalogdaki ortak teknik değerler
Aşağıdaki değerler katalogdaki tüm standart silindir tipleri için ortaktır. Ürüne özel ölçüler her ürün sayfasındaki tablodadır.
- Çalışma Basıncı
- 160–350 bar
- Test Basıncı
- 240 bar
- Çalışma Sıcaklığı
- -20°C / +80°C
- Standart Stroklar
- 50, 100, 160, 200, 300, 400, 500, ...
- Silindir Borusu
- St 52 BK + S, H8 honlanmış
- Piston Mili
- CK 45, krom kaplı
Operating Pressure
Testing Pressure
Operating Temperature
Standard Strokes
Cylinder Tube
Piston Rod
İtme kuvveti
Piston çapına göre silindir itme kuvveti
Katalog sayfa 21'deki itme kuvveti tablosu. Değerler daN (≈ kg-f) cinsindendir.
| Piston Ø (mm) | Piston alanı (cm²) | 50 bar | 100 bar | 150 bar | 200 bar | 250 bar |
|---|---|---|---|---|---|---|
| 40 | 12,56 | 630 | 1260 | 1890 | 2510 | 3140 |
| 50 | 19,64 | 980 | 1960 | 2950 | 3930 | 4910 |
| 63 | 31,17 | 1560 | 3120 | 4680 | 6230 | 7790 |
| 80 | 50,27 | 2510 | 5030 | 7540 | 10050 | 12570 |
| 100 | 78,54 | 3930 | 7840 | 11780 | 15710 | 19640 |
| 125 | 122,72 | 6140 | 12270 | 18410 | 24540 | 30680 |
| 160 | 201,06 | 10050 | 20110 | 30160 | 40210 | 50270 |
| 180 | 254,47 | 12720 | 25450 | 38170 | 50890 | 63620 |
| 200 | 314,16 | 15710 | 31420 | 47120 | 62830 | 78540 |
Özel üretim
Teknik Bilgilerinizi Gönderin, Birlikte Değerlendirelim
Elinizdeki çizim, ölçü listesi veya mevcut ürünün fotoğrafı teklif için yeterlidir.
- 01
Ürün veya proje bilginizi paylaşın
İhtiyaç duyduğunuz silindir tipini ve kullanım yerini belirtin.
- 02
Teknik çiziminizi veya fotoğrafınızı yükleyin
PDF çizim, ölçü listesi veya mevcut ürünün fotoğrafı yeterlidir.
- 03
Talebiniz teknik olarak değerlendirilsin
Piston çapı, mil çapı, strok ve bağlantı tipi kontrol edilir.
- 04
Fiyat ve üretim bilgisi paylaşılsın
Uygun tip ve üretim bilgisi ile birlikte teklifiniz iletilir.
Kullanım alanları
Silindirlerin kullanıldığı alanlar
Endüstriyel makineler
Makine hatlarında doğrusal hareket ve kuvvet aktarımı.
Hidrolik sistemler
Güç ünitesi ve valf grubu ile çalışan hidrolik devreler.
Özel makine projeleri
Projeye özel ölçü ve bağlantı tipiyle üretilen silindirler.
