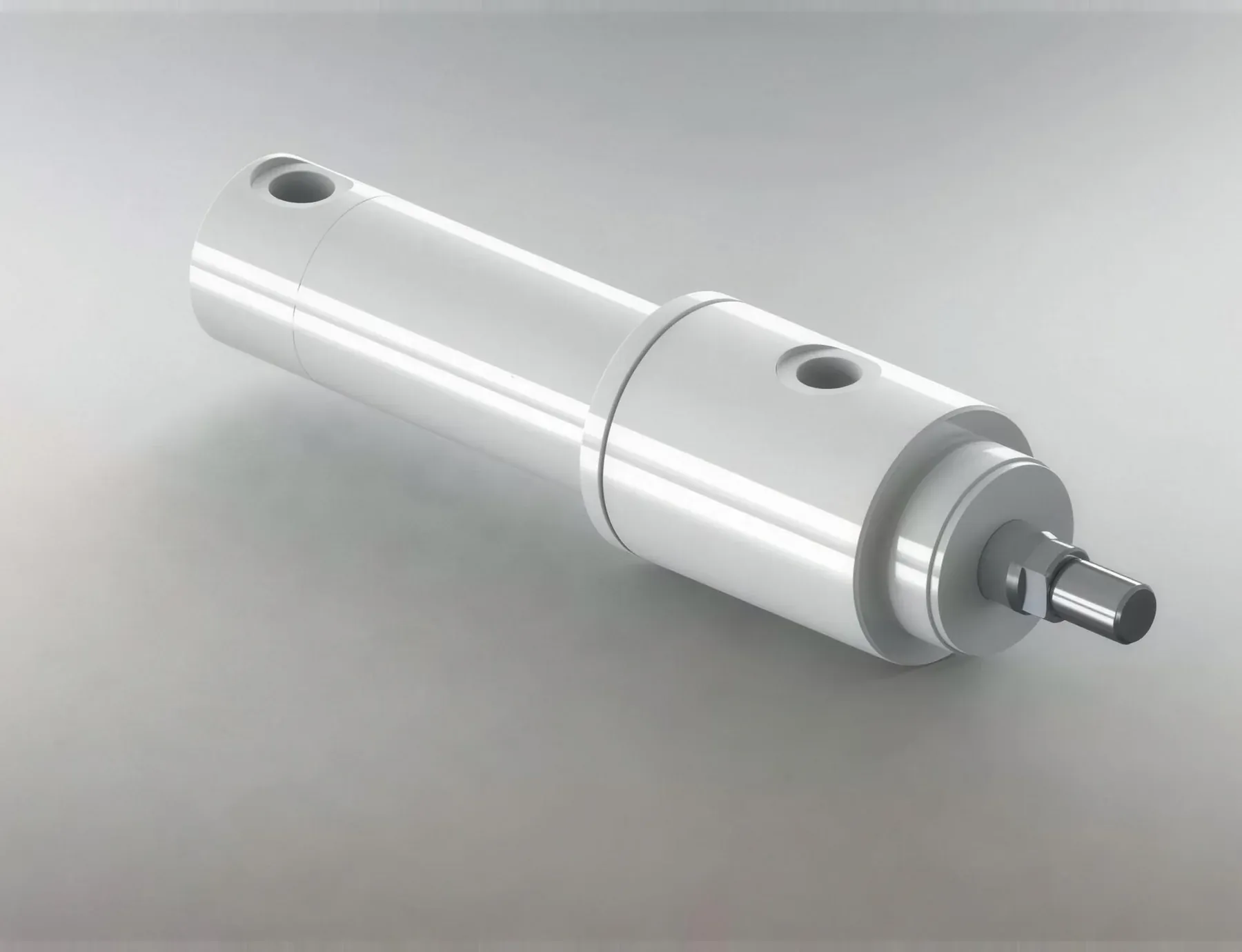

Standart Hidrolik Silindir

Standard Cylinder

Herhangi bir bağlantı şeklinin ilave edilmediği temel silindir tipi.

Bağlantı tipi: Standart (bağlantısız)

Hesapla WhatsApp'tan Yaz Katalogda Göster

Hesaplama

Bu ürün için hızlı hesaplama

Silindir kuvveti, debi ve gücünü ürünü seçmişken buradan hesaplayın.

Kuvvet Hesabı

Silindirin verilen basınçta ürettiği itme ve çekme kuvveti. 1 bar = 1 daN/cm² kabulüyle katalogdaki itme kuvveti tablosuyla aynı temeldedir.

Silindir çapı (mm)

Mil çapı (mm)

Basınç (bar)

Katalog silindirlerinin çalışma basıncı aralığı 160–350 bar.

İtme kuvveti (piston tarafı): —
Çekme kuvveti (mil tarafı): —
Alanlar: —
Yaklaşık: —

Silindir çapı ve basınç girin.

Bu ölçülerle teklif al

Sonuçlar ön değerlendirme içindir; sürtünme, hat kayıpları, burkulma ve montaj şekli dikkate alınmaz. Kesin seçim için teknik ekiple görüşün.

WhatsApp'tan Sor

Tüm hesaplayıcılar için hesaplama sayfasına gidin.

Ölçü tablosu

Standart Hidrolik Silindir ölçüleri

Standart Hidrolik Silindir ölçü tablosu
Ölçü	YHS-40	YHS-50	YHS-63	YHS-80	YHS-100	YHS-125	YHS-140	YHS-160	YHS-180	YHS-200
Ø(mm)Piston çapı	40	50	63	80	100	125	140	160	180	200
DM(mm)Mil çapı seçenekleri	22 / 28	28 / 36	36 / 45	45 / 56	56 / 70	70 / 90	90 / 100	90 / 110	110 / 120	110 / 140
DD	M16x1.5	M20x1.5	M27x2	M33x2	M42x2	M48x2	M64x3	M64x3	M80x3	M80x3
DC(mm)	50	70	84	96	118	154	170	190	210	220
DB(mm)	50	60	75	95	115	145	160	180	210	230
DF	M52x1.5	M74x2	M90x2	M104x2	M125x3	M160x3	M180x3	M200x3	M220x3	M230x3
DK(mm)	68	78	94	115	143	174	198	218	248	268
LO(mm)	160	186	201	235	274	265	290	375	400	435
LF(mm)	16	20	25	32	32	32	36	36	40	40
LC(mm)	3	4	4	4	5	5	5	5	5	5
LM(mm)	12	16	19	22	21	20	20	27	28	30
LD(mm)	23	28	36	45	56	63	75	85	90	95
LYA(mm)	16	20	22	25	30	31	32	48	49	55
LYO(mm)	39	42	41	44	53	48	57	99	100	100
R	R 3/8”	R 1/2”	R 3/4”	R 3/4”	R 1”	R 1”	R 1”	R 1 1/4”	R 1 1/4”	R 1 1/4”

Ölçüler milimetredir; ölçü sembollerinin karşılıkları aşağıdaki teknik çizimde gösterilmiştir. Tablo yatay olarak kaydırılabilir. Ölçülerde değişiklik yapma hakkı saklıdır.

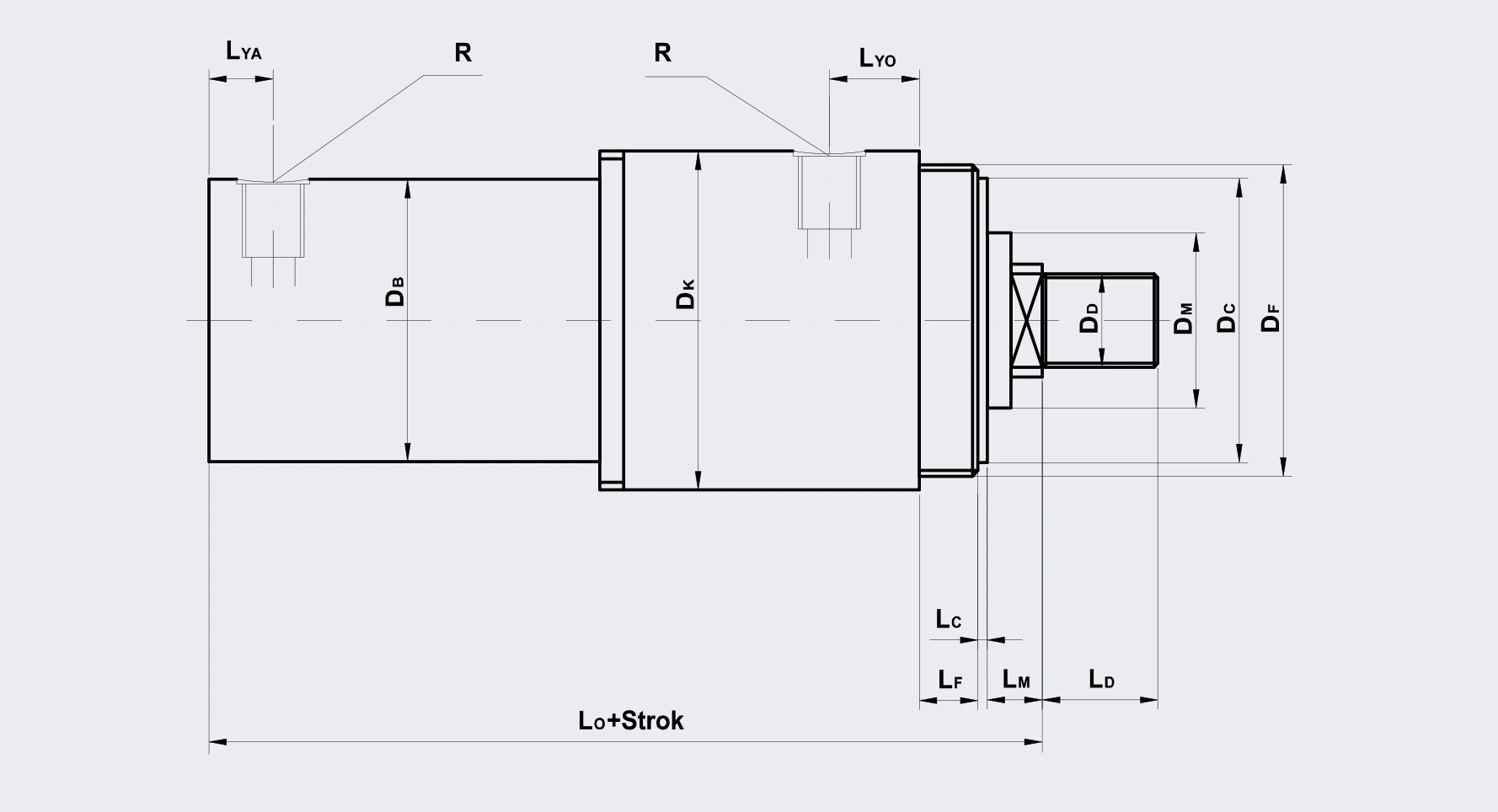

Standart Hidrolik Silindir ölçülendirilmiş teknik çizimi — Ölçü sembolleri yukarıdaki tabloyla eşleşir.

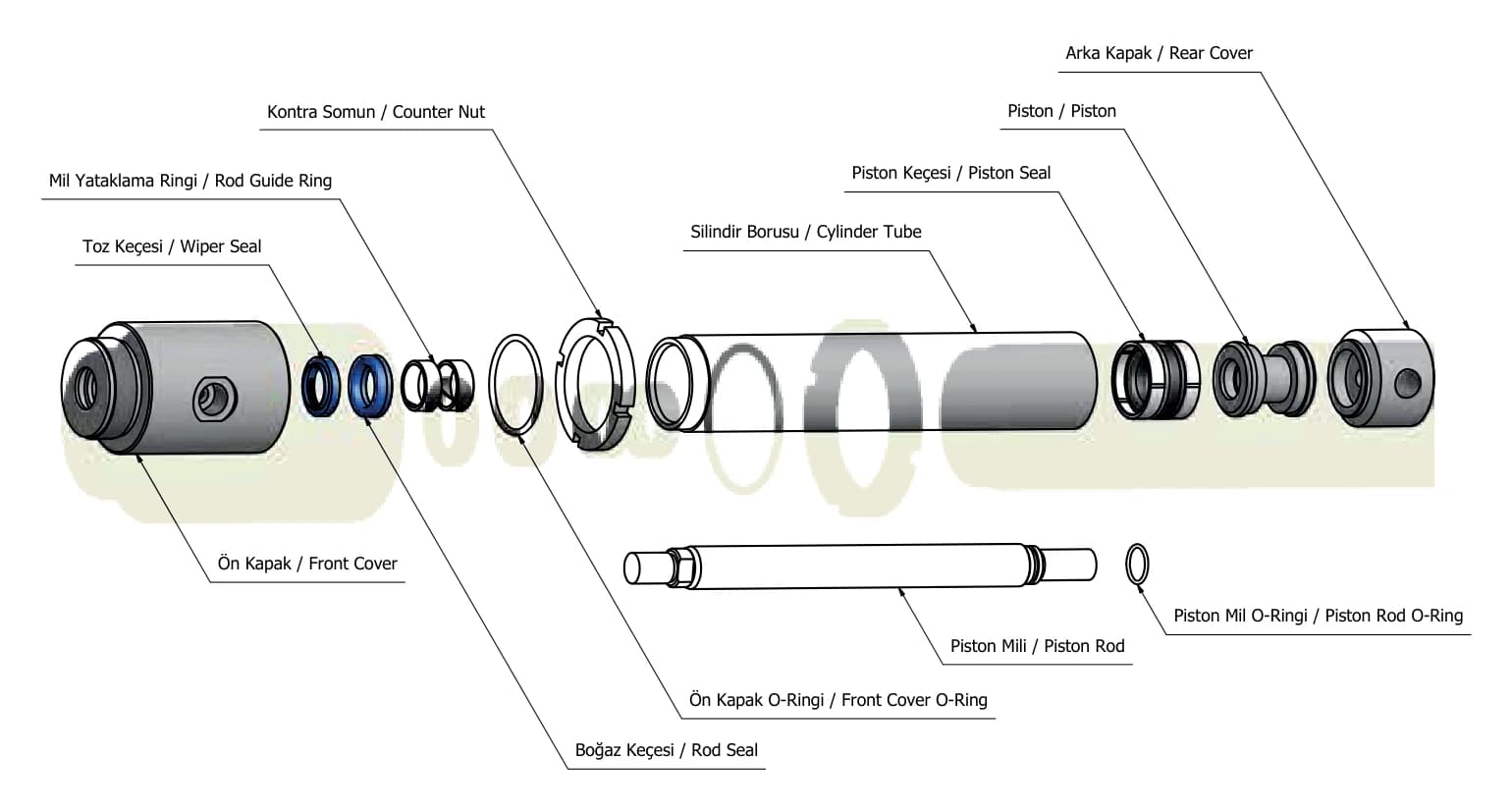

Standart Hidrolik Silindir parça listesiyle patlatılmış görünümü — Sızdırmazlık elemanları ve gövde parçaları.

Yastıklama

Piston hızına bağlı olarak strok sonlarında oluşan darbelerin şiddetini azaltmak için uygulanan bir yöntemdir. Silindir pistonunu strok sonuna varmadan her iki yönde yavaşlatan bir düzenek içerir. Talebe bağlı opsiyoneldir.

Ürün açıklaması

Herhangi bir bağlantı şeklinin ilave edilmediği silindir tipidir. Çalışma basıncı 160–350 bar aralığındadır; ihtiyaç halinde daha yüksek basınçta çalışan tipler de üretilmektedir. Çalışma sıcaklıkları +80°C üzerinde olduğu hallerde sızdırmazlık elemanı olarak silikon veya viton malzeme kullanılmaktadır.
