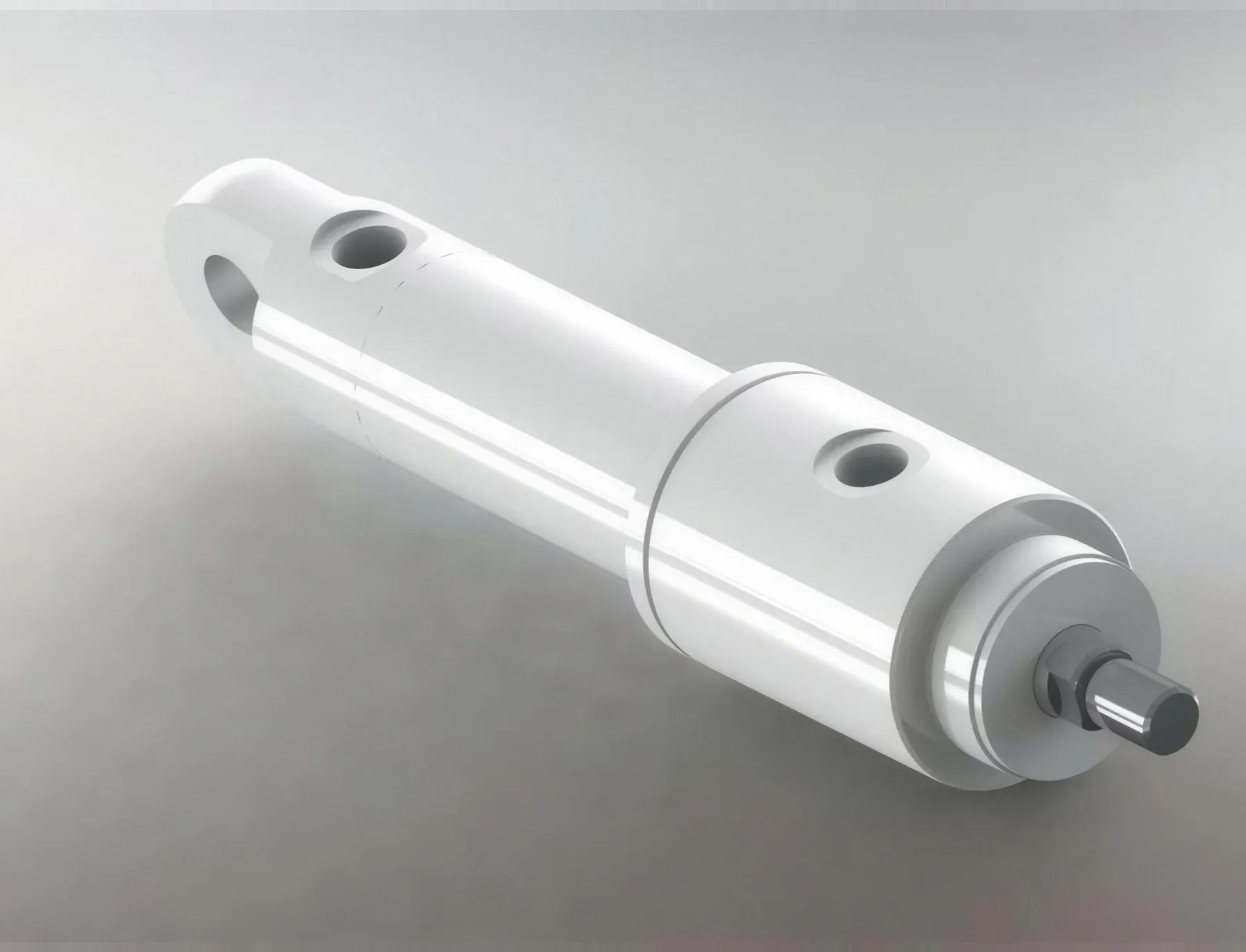

Arka Eklem Bağlantılı Silindir

Rear Swivel Mounting Cylinder

Arka kapağa ilave edilen eklem ile bağlanan tip.

Bağlantı tipi: Arka eklem bağlantılıAEB
Katalog sayfası: Sayfa 10

Teklif Al WhatsApp'tan Yaz Katalog sayfasını aç(PDF, 20 MB)

Ürün açıklaması

Standart tip silindirin arkasına ilave edilen arka eklem bağlantılı tiptir. Maksimum çalışma basıncı 160 bar olup ihtiyaç halinde 240 bar veya daha yüksek basınçta çalışan tipler de üretilmektedir. Çalışma sıcaklıkları +80°C üzerinde olduğu hallerde sızdırmazlık elemanı olarak silikon veya viton malzeme kullanılmaktadır.

Teknik özellikler

Çalışma Basıncı: 160 bar
Test Basıncı: 240 bar
Çalışma Sıcaklığı: -20°C / +80°C
Standart Stroklar: 50, 100, 160, 200, 300, 400, 500, ...
Silindir Borusu: St 52 BK + S, honlanmış
Piston Mili: CK 45, krom kaplı

Ölçü tablosu

Arka Eklem Bağlantılı Silindir ölçüleri

Katalogdaki ölçü tablosu. Tablo mobilde yatay olarak kaydırılabilir; ölçü sütunu sabit kalır.

Arka Eklem Bağlantılı Silindir ölçü tablosu
Ölçü	YHS-40	YHS-50	YHS-63	YHS-80	YHS-100	YHS-125	YHS-140	YHS-160	YHS-180	YHS-200
Ø(mm)Piston çapı	40	50	63	80	100	125	140	160	180	200
DM(mm)Mil çapı seçenekleri	22 / 28	28 / 36	36 / 45	45 / 56	56 / 70	70 / 90	90 / 100	90 / 110	110 / 120	110 / 140
DC(mm)	50	70	84	96	118	154	170	190	210	220
DF	M52x1.5	M74x2	M90x2	M104x2	M125x3	M160x3	M180x3	M200x3	M220x3	M230x3
DB(mm)	50	60	75	95	115	145	160	180	210	230
DK(mm)	68	78	94	115	143	174	198	218	248	268
DE(mm)	20	25	32	40	50	63	70	80	90	100
DD	M16x1.5	M20x1.5	M27x2	M33x2	M42x2	M48x2	M64x3	M64x3	M80x3	M80x3
RH(mm)	25	30	35	47	55	65	80	85	105	106
LO(mm)	160	186	201	235	274	265	290	375	400	435
LF(mm)	16	20	25	32	32	32	36	36	40	40
LC(mm)	3	4	4	4	5	5	5	5	5	5
LM(mm)	12	16	19	22	21	20	20	27	28	30
LYA(mm)	16	20	22	25	30	31	32	48	49	55
LYO(mm)	39	42	41	44	53	48	57	99	100	100
LH(mm)	25	32	42	52	64	71	80	90	105	112
LD(mm)	23	28	36	45	56	63	75	85	90	95
K(mm)	20	25	34	40	50	64	68	80	86	100
R	R 3/8"	R 1/2"	R 3/4"	R 3/4"	R 1"	R 1"	R 1"	R 1 1/4"	R 1 1/4"	R 1 1/4"

Ölçüler milimetredir; ölçü sembollerinin karşılıkları aşağıdaki teknik çizimde gösterilmiştir. Tablo yatay olarak kaydırılabilir. Ölçülerde değişiklik yapma hakkı saklıdır — katalog sayfa 11.

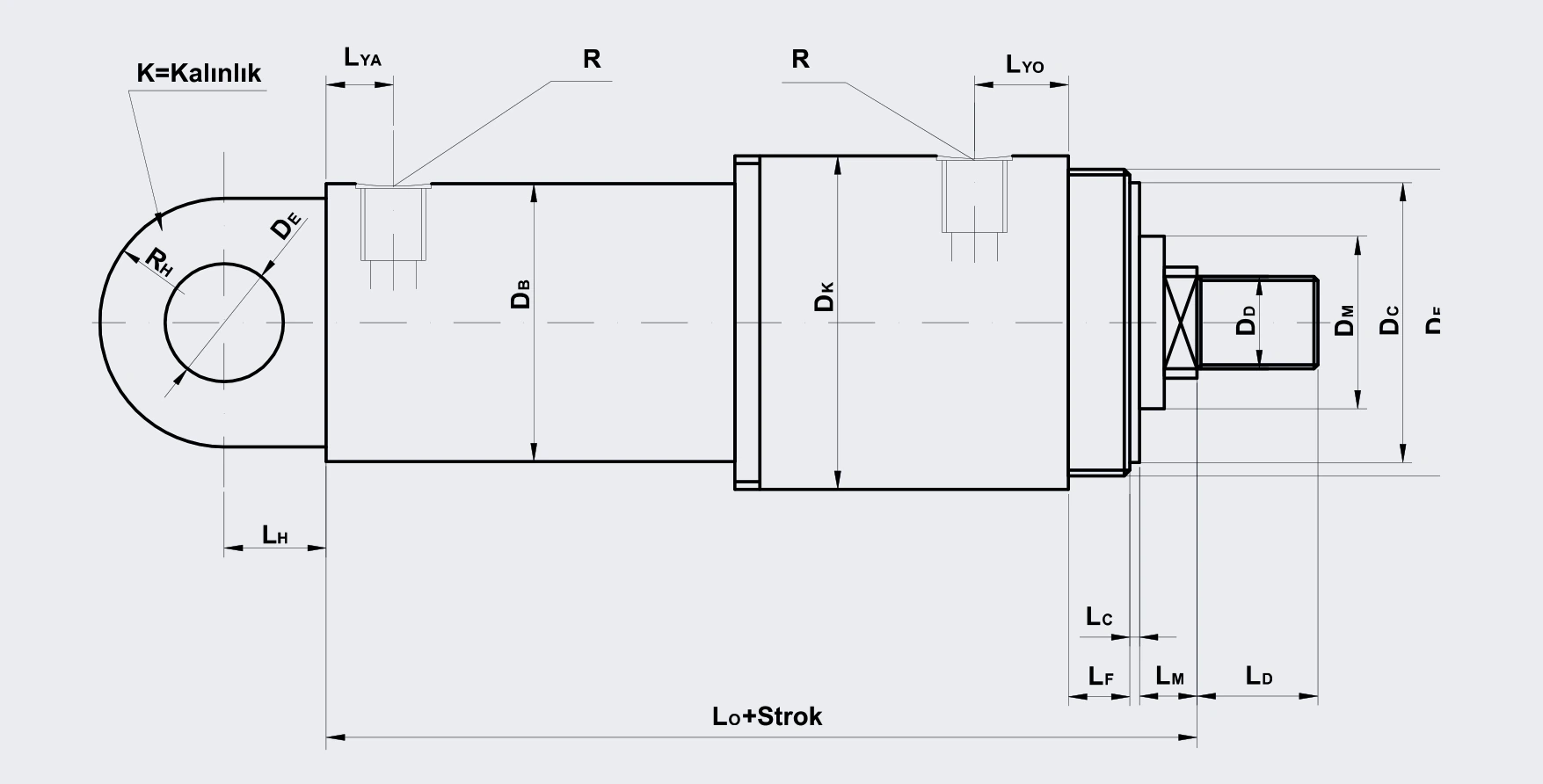

Arka Eklem Bağlantılı Silindir ölçülendirilmiş teknik çizimi — Ölçü sembolleri yukarıdaki tabloyla eşleşir — katalog sayfa 11.

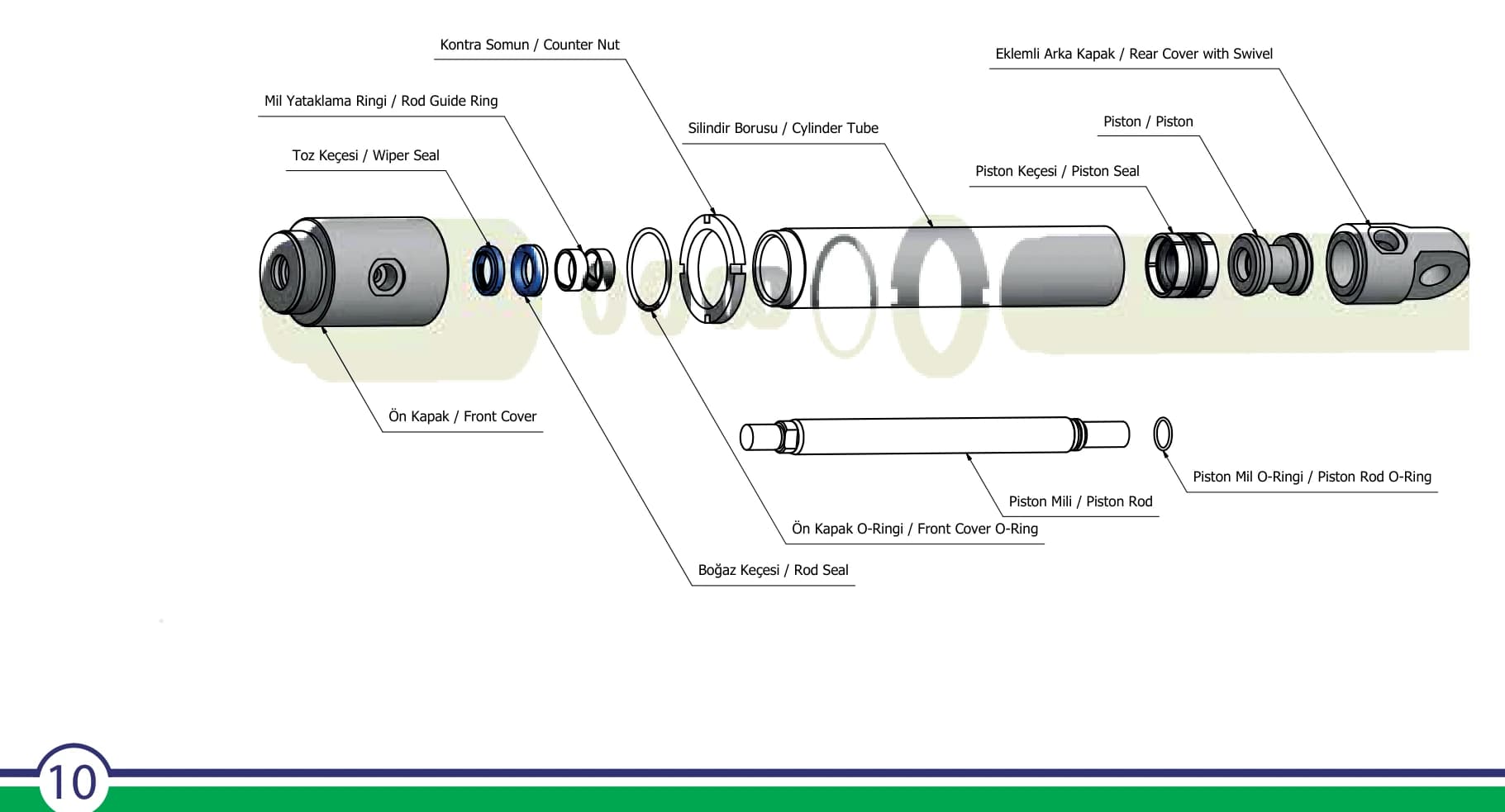

Arka Eklem Bağlantılı Silindir parça listesiyle patlatılmış görünümü — Sızdırmazlık elemanları ve gövde parçaları — katalog sayfa 10.

Yastıklama

Piston hızına bağlı olarak strok sonlarında oluşan darbelerin şiddetini azaltmak için uygulanan bir yöntemdir. Silindir pistonunu strok sonuna varmadan her iki yönde yavaşlatan bir düzenek içerir. Talebe bağlı opsiyoneldir.
