Lineer Cetvelli Silindir
Hydraulic Cylinder with Position Sensor
Piston konumunun lineer cetvelle sürekli ölçüldüğü, konum geri beslemeli özel tip silindir.
Bağlantı tipi: Uygulamaya göre
Özel Tip Silindirler
Special Types of Cylinder
Projeye özel geliştirilen hidrostatik yataklamalı, lineer cetvelli ve hadde silindirleri.
- Bağlantı tipi
- Uygulamaya göre
Hesaplama
Bu ürün için hızlı hesaplama
Silindir kuvveti, debi ve gücünü ürünü seçmişken buradan hesaplayın.
Kuvvet Hesabı
Silindirin verilen basınçta ürettiği itme ve çekme kuvveti. 1 bar = 1 daN/cm² kabulüyle katalogdaki itme kuvveti tablosuyla aynı temeldedir.
Katalog silindirlerinin çalışma basıncı aralığı 160–350 bar.
- İtme kuvveti (piston tarafı)
- —
- Çekme kuvveti (mil tarafı)
- —
- Alanlar
- —
- Yaklaşık
- —
Silindir çapı ve basınç girin.
Debi Hesabı
Silindiri istenen hızda hareket ettirmek için gereken yağ debisi. İleri ve geri yönde farklıdır, çünkü mil tarafındaki alan daha küçüktür.
- İleri hareket (piston tarafı)
- —
- Geri hareket (mil tarafı)
- —
- Hız
- —
Silindir çapı ve hız girin.
Motor Gücü Hesabı
Pompayı verilen basınç ve debide döndürmek için gereken mil gücü. kW = (bar × L/dak) ÷ 600 ÷ verim.
Pompa ve tahrik kayıpları için genel kabul %80–90 aralığındadır.
- Gerekli motor gücü
- —
- Beygir gücü
- —
- Hidrolik güç (verim hariç)
- —
Basınç, debi ve verim (%) girin.
Boru Çapı Hesabı
Hattın tipine göre önerilen akış hızını esas alarak gereken minimum boru iç çapını verir.
Hat tipi
Basınç hattı için yaygın tasarım hızı
- Gereken minimum iç çap
- —
- Esas alınan akış hızı
- 5,0 m/sn
- Hat tipi
- Basma hattı
Debi girin.
Sonuçlar ön değerlendirme içindir; sürtünme, hat kayıpları, burkulma ve montaj şekli dikkate alınmaz. Kesin seçim için teknik ekiple görüşün.
WhatsApp'tan SorTüm hesaplayıcılar için hesaplama sayfasına gidin.
Ürün açıklaması
Katalogdaki standart tiplerin dışında, uygulamanın gerektirdiği ölçü ve donanımda özel silindirler üretilmektedir. Katalogda yer alan özel tipler: Çift Etkili Silindir (CETOP standardı), Hidrostatik Yataklamalı Silindir, Lineer Cetvelli Silindir ve Hadde Aralık Silindiri.

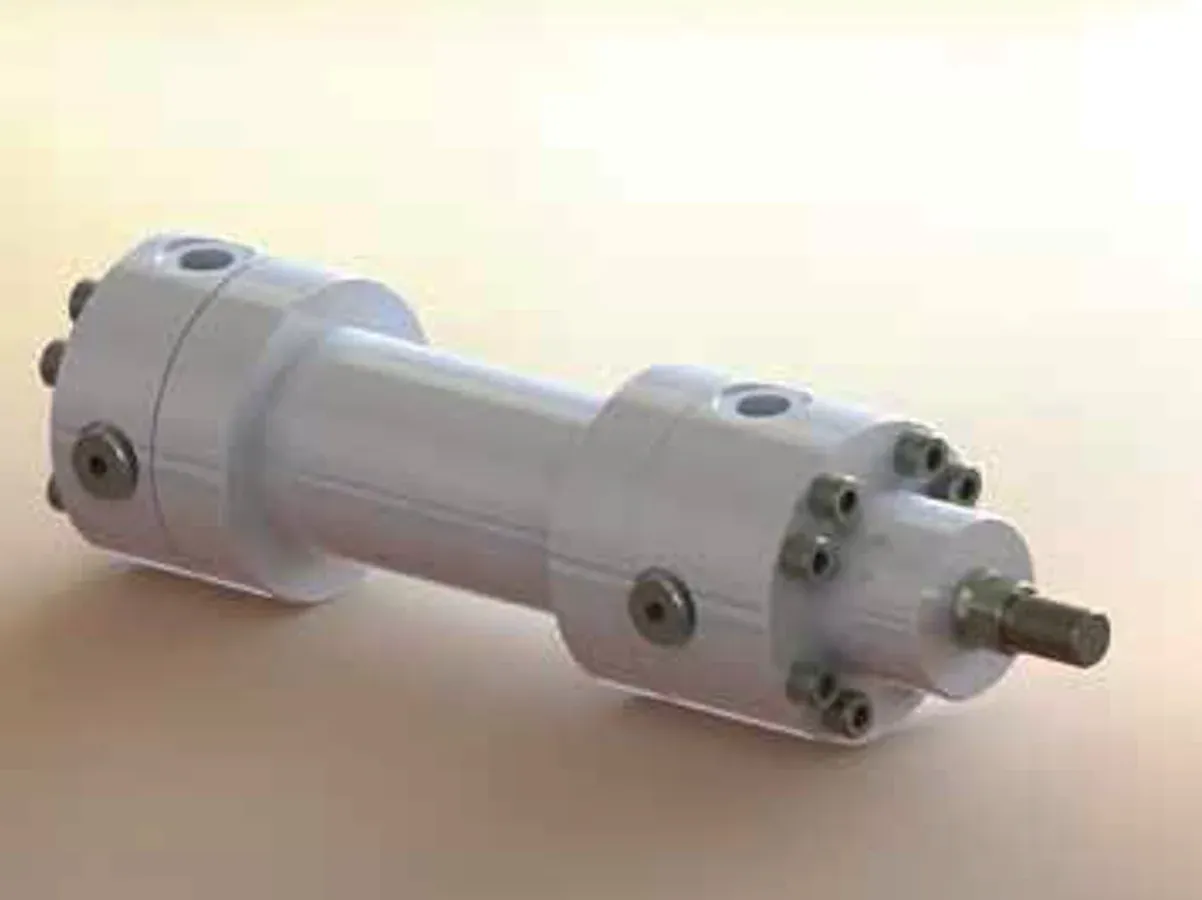

Çift Etkili Silindir
Double Acting Cylinder (CETOP Standard)
Hidrostatik Yataklamalı Silindir
Hydraulic Cylinder with Hydrostatic Bearing

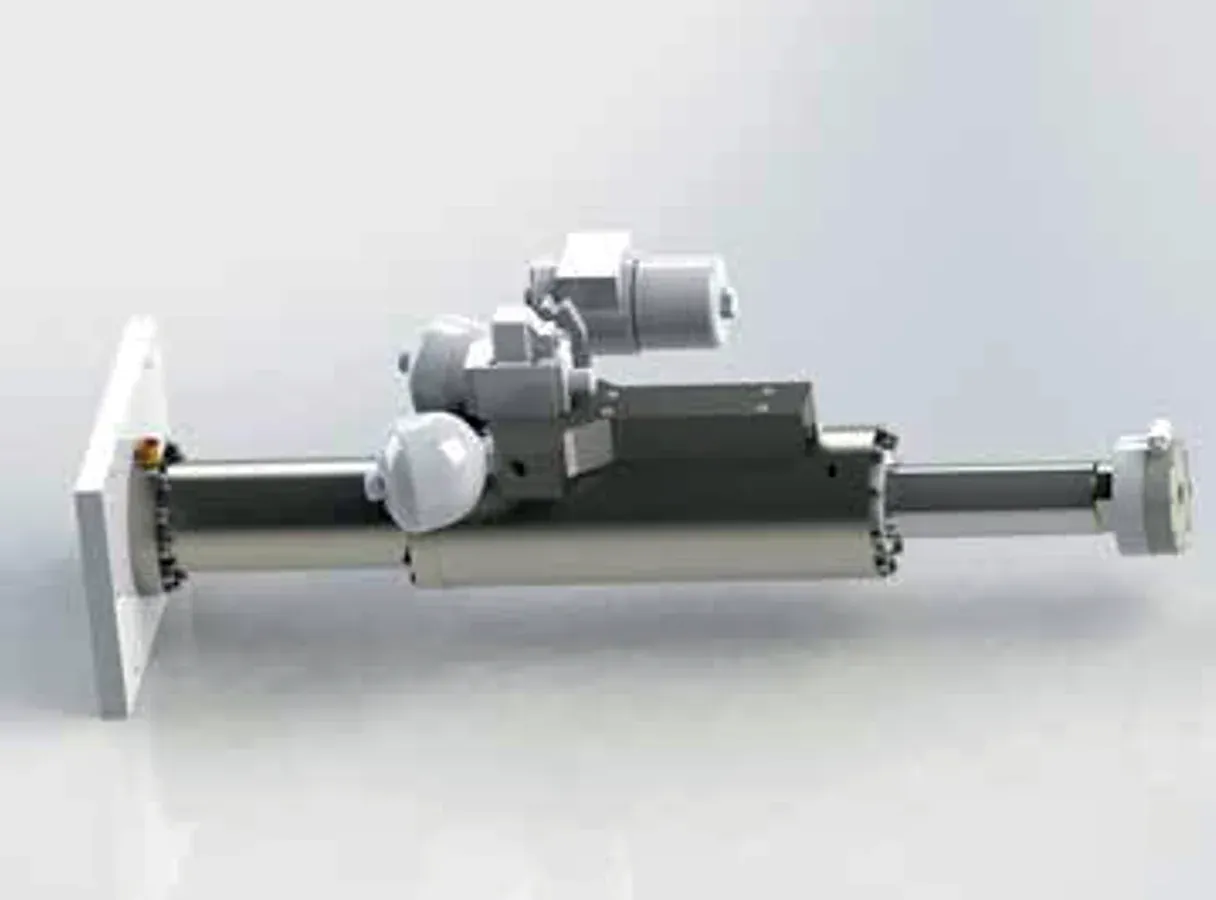

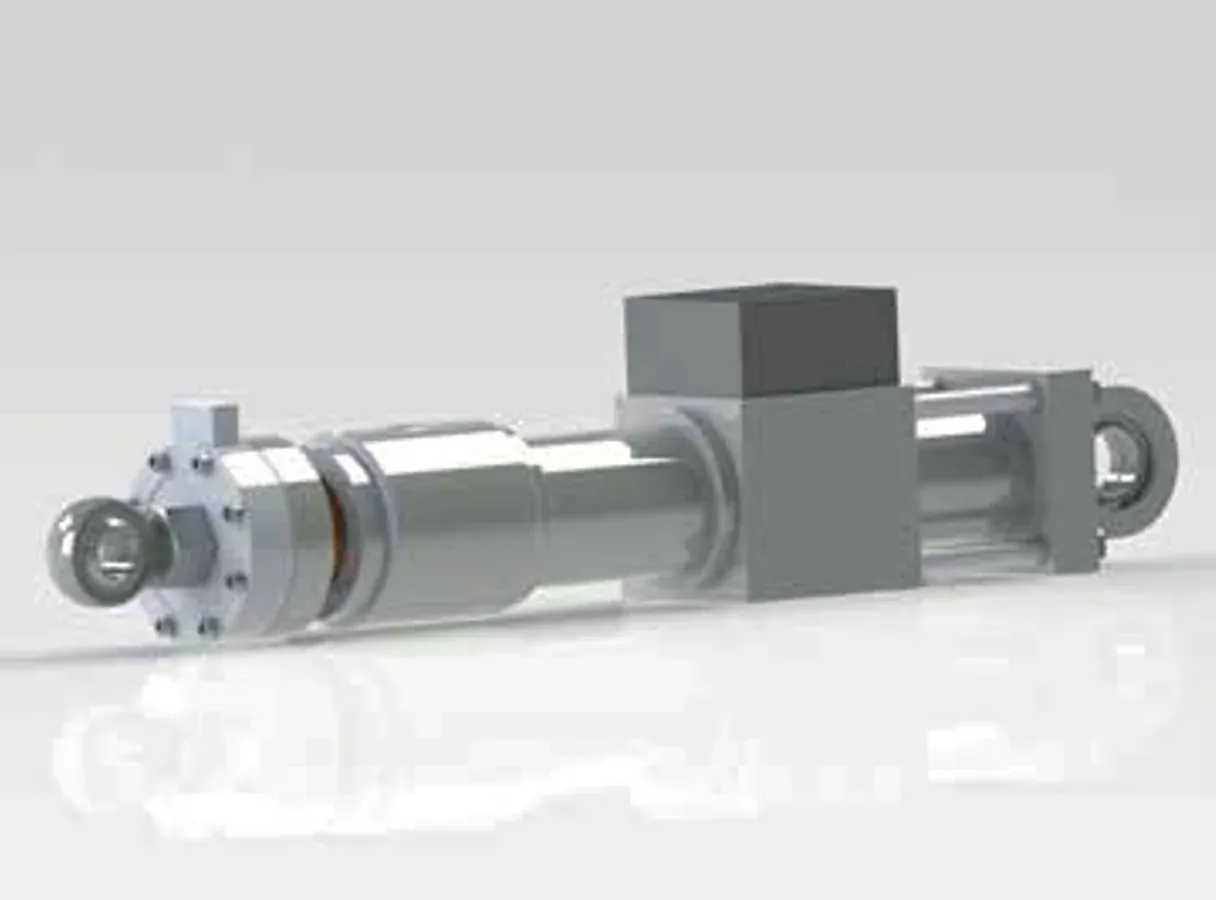

Lineer Cetvelli Silindir
Hydraulic Cylinder with Position Sensor

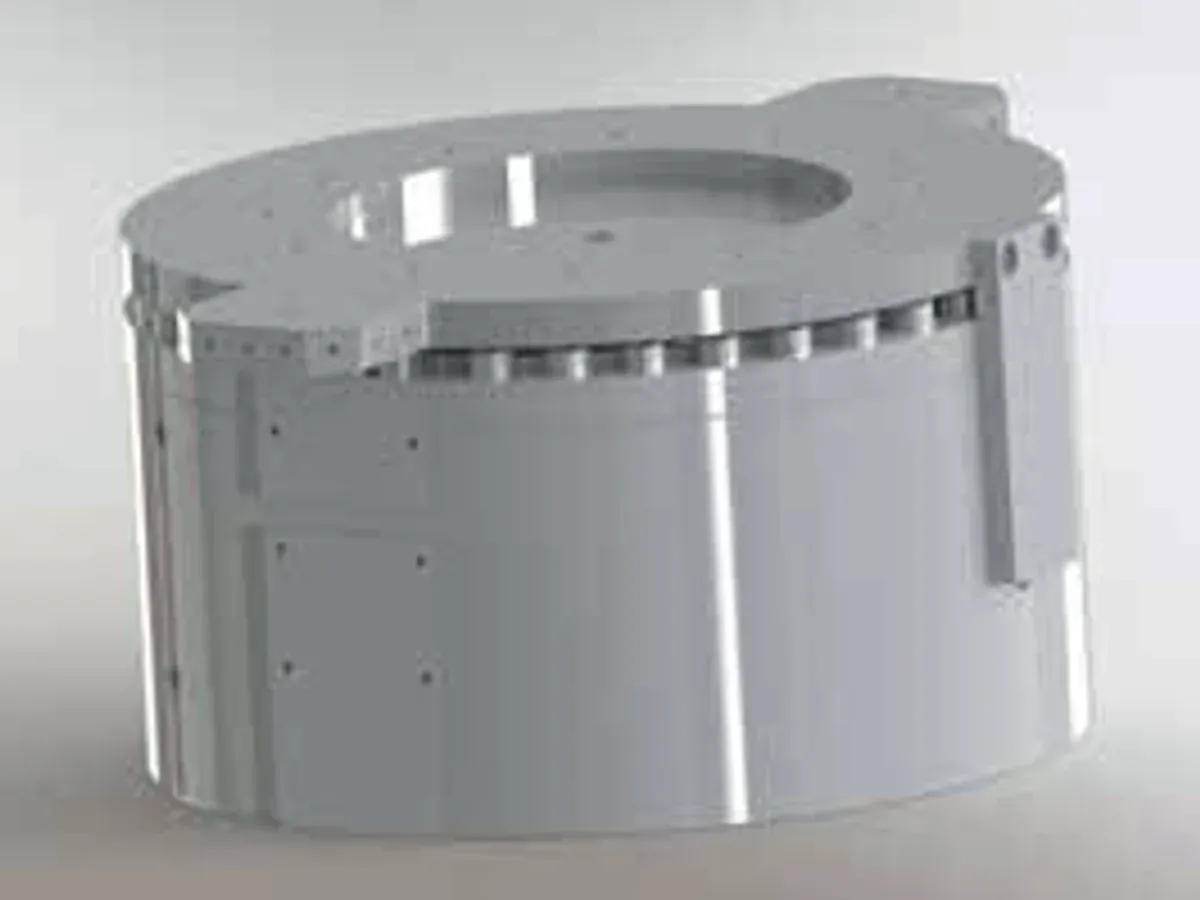

Hadde Aralık Silindiri
Roll Gap Cylinder
Teknik özellikler
- Çift Etkili Silindir
- CETOP standardı / Double Acting Cylinder
- Hidrostatik Yataklamalı Silindir
- Hydraulic Cylinder with Hydrostatic Bearing
- Lineer Cetvelli Silindir
- Hydraulic Cylinder with Position Sensor
- Hadde Aralık Silindiri
- Roll Gap Cylinder
Sipariş kodlama
Bu ürün için sipariş kodu oluşturun
Seçimleriniz katalogdaki YHS kodlama sistemine göre birleştirilir.
Daha büyük çap seçenekleri için firmamıza danışabilirsiniz.
Oluşan sipariş kodu
YHS - - - … - … - … - -
Yapı: YHS - Tip - Piston Çapı - Mil Çapı - Strok - Bağlantı Türü
Kodu tamamlamak için piston çapı, mil çapı ve strok değerlerini seçin.
Teklif Formuna Aktar
