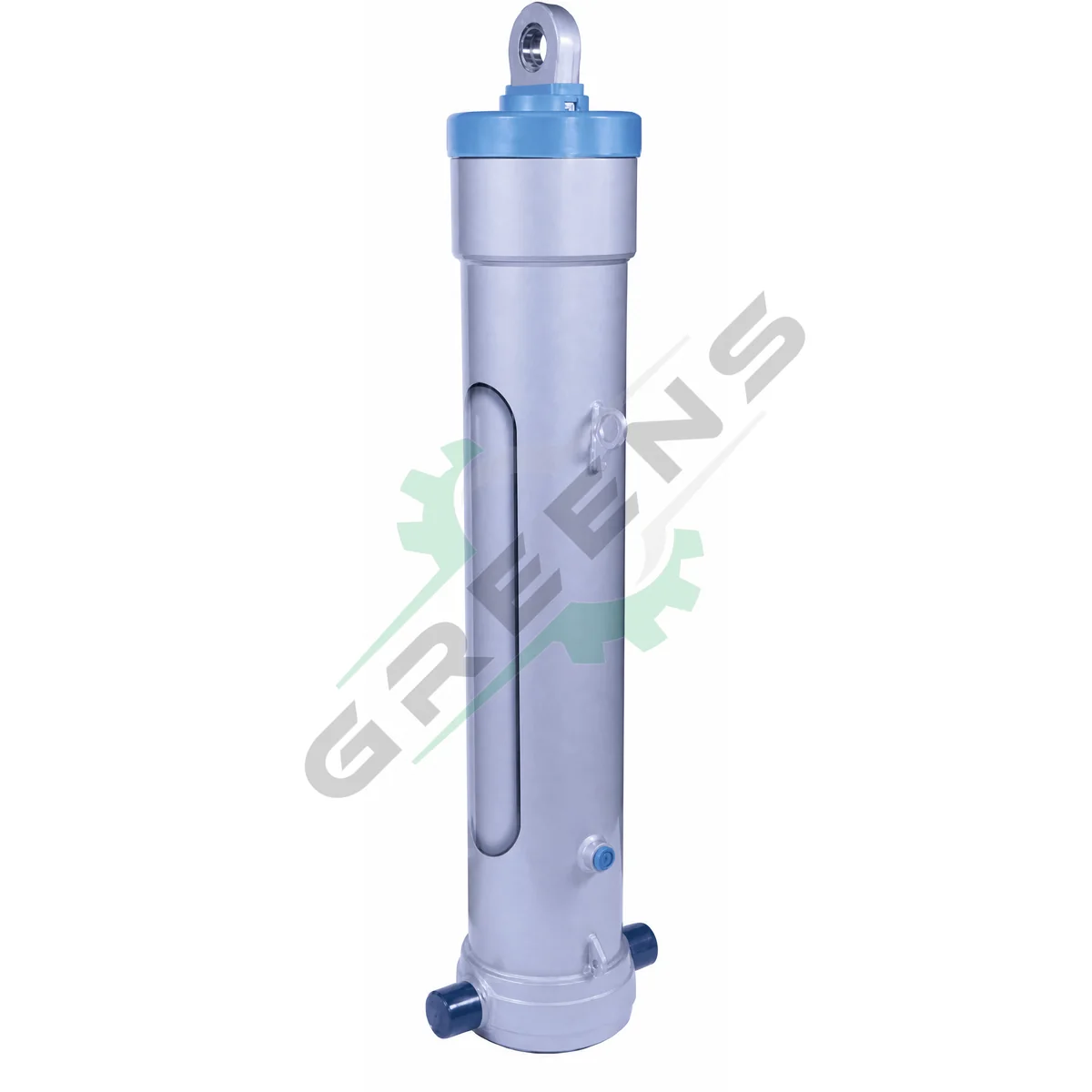

3 Kademeli Alttan Terazi Mafsallı (Tip A)

3 kademeli teleskopik silindir. 17 model, 190 bar.

Bağlantı tipi: Alttan Terazi Mafsallı

Hesapla WhatsApp'tan Yaz

Hesaplama

Bu ürün için hızlı hesaplama

Silindir kuvveti, debi ve gücünü ürünü seçmişken buradan hesaplayın.

Kuvvet Hesabı

Silindirin verilen basınçta ürettiği itme ve çekme kuvveti. 1 bar = 1 daN/cm² kabulüyle katalogdaki itme kuvveti tablosuyla aynı temeldedir.

Silindir çapı (mm)

Mil çapı (mm)

Basınç (bar)

Katalog silindirlerinin çalışma basıncı aralığı 160–350 bar.

İtme kuvveti (piston tarafı): —
Çekme kuvveti (mil tarafı): —
Alanlar: —
Yaklaşık: —

Silindir çapı ve basınç girin.

Bu ölçülerle teklif al

Sonuçlar ön değerlendirme içindir; sürtünme, hat kayıpları, burkulma ve montaj şekli dikkate alınmaz. Kesin seçim için teknik ekiple görüşün.

WhatsApp'tan Sor

Tüm hesaplayıcılar için hesaplama sayfasına gidin.

Model tablosu

3 Kademeli Alttan Terazi Mafsallı (Tip A) modelleri

Katalogda bu tip için listelenen 17 modelin kodu ve ölçüleri. Aradığınız strok tabloda yoksa teklif formundan iletin.

3 Kademeli Alttan Terazi Mafsallı (Tip A) model ve ölçü tablosu
Model	Ø A(mm)	B(mm)	C(mm)	Ø D(mm)	Ø E(mm)	Ø F(mm)	BağlantıG	L(mm)	S(mm)	P(mm)	StrokH (mm)	Ağırlık(kg)	Yağ hacmi(L)
3x2191x055	117	160	260	55	50	100	R3/4"	993	40	250	2191	80	12
3x2476x055	117	160	260	55	50	100	R3/4"	1088	40	250	2476	85	13.8
3x2761x055	117	160	260	55	50	100	R3/4"	1183	40	250	2761	90.3	15.5
3x2451x075	137	176	276	55	50	105	R3/4"	1086	40	250	2451	100	23
3x2736x075	137	176	276	55	50	105	R3/4"	1181	40	250	2736	106	24.6
3x2991x075	137	176	276	55	50	105	R3/4"	1266	40	250	2991	127	27
3x3240x075	137	176	276	55	50	105	R3/4"	1411	40	250	3240	145	30
3x3480x075	137	176	276	55	50	105	R3/4"	1491	40	250	3480	152	31.3
3x3780x075	137	176	276	55	50	105	R3/4"	1591	40	250	3780	162.5	34
3x3930x075	137	176	276	55	50	105	R3/4"	1641	40	250	3930	166	35.3
3x2991x095	165	205	325	65	50	105	R3/4"	1267	40	250	2991	149	38
3x3240x095	165	205	325	65	50	105	R3/4"	1412	40	250	3240	165	43
3x3480x095	165	205	325	65	50	105	R3/4"	1492	40	250	3480	174	46
3x3630x095	165	205	325	65	50	105	R3/4"	1542	40	250	3630	179	48
3x2991x115	190	235	350	65	50	117	R3/4"	1265	40	250	2991	186	55
3x3240x115	190	235	350	65	50	117	R3/4"	1410	40	250	3240	207	60
3x3480x115	190	235	350	65	50	117	R3/4"	1490	40	250	3480	218	65

Ölçüler milimetredir; harf sembolleri katalog çizimindeki ölçülendirmeye karşılık gelir. Tablo yatay olarak kaydırılabilir, model sütunu sabit kalır. Ölçülerde değişiklik yapma hakkı saklıdır.

Ürün açıklaması

3 Kademeli Alttan Terazi Mafsallı (Tip A), alttan terazi mafsallı bağlantılı 3 kademeli teleskopik hidrolik silindirdir. Katalogda bu tip için 17 model listelenmiştir; stroklar 2191–3930 mm aralığındadır. Çalışma basıncı 190 bar. Ağırlık 80–218 kg, yağ hacmi 12–65 litre arasında değişir. Model kodları ve ölçülerin tamamı aşağıdaki tabloda yer alır; tabloda bulunmayan strok veya bağlantı ihtiyaçları için teklif formundan talebinizi iletebilirsiniz.
