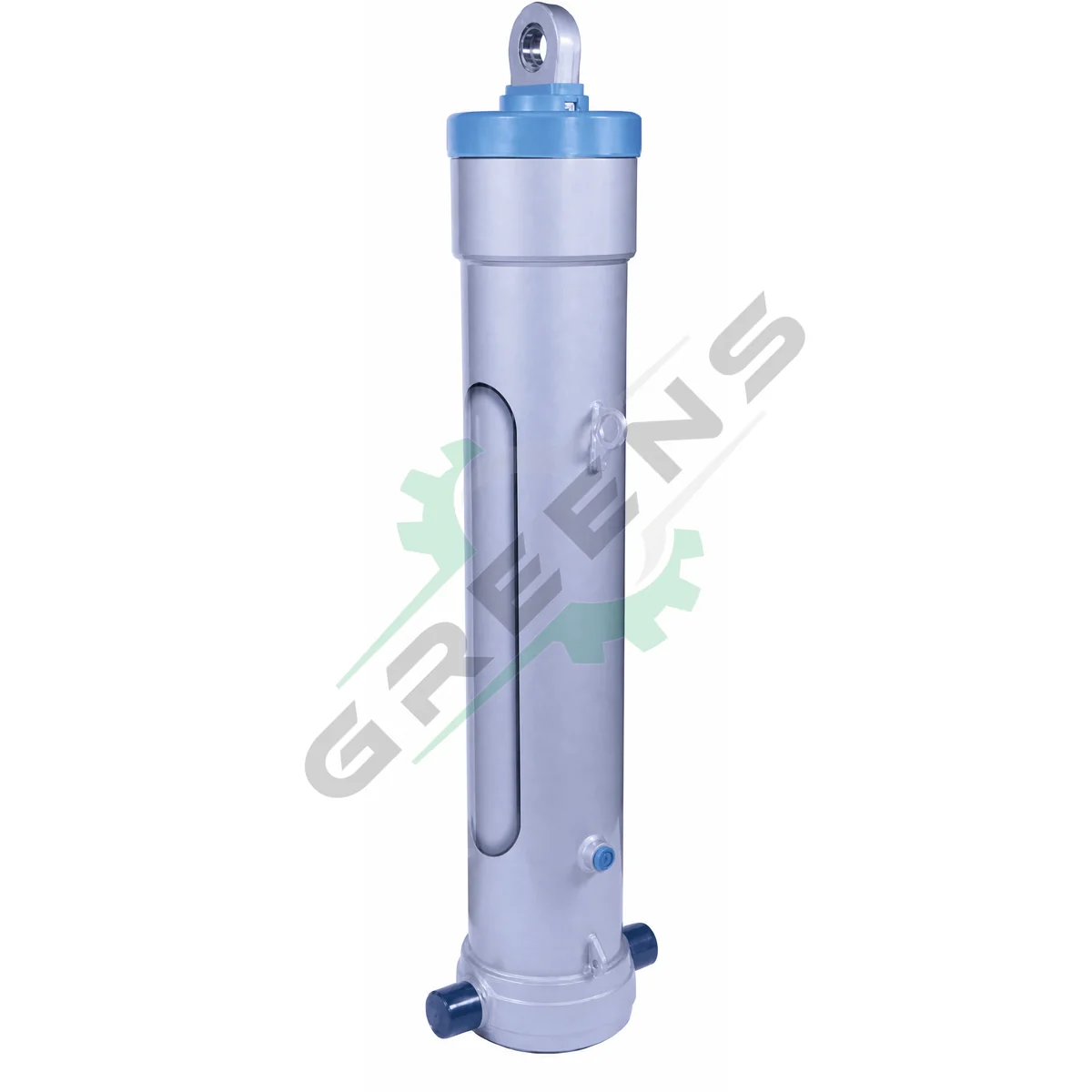

5 Kademeli Alttan Terazi Mafsallı (Tip A)

5 kademeli teleskopik silindir. 27 model, 190 bar.

Bağlantı tipi: Alttan Terazi Mafsallı

Hesapla WhatsApp'tan Yaz

Hesaplama

Bu ürün için hızlı hesaplama

Silindir kuvveti, debi ve gücünü ürünü seçmişken buradan hesaplayın.

Kuvvet Hesabı

Silindirin verilen basınçta ürettiği itme ve çekme kuvveti. 1 bar = 1 daN/cm² kabulüyle katalogdaki itme kuvveti tablosuyla aynı temeldedir.

Silindir çapı (mm)

Mil çapı (mm)

Basınç (bar)

Katalog silindirlerinin çalışma basıncı aralığı 160–350 bar.

İtme kuvveti (piston tarafı): —
Çekme kuvveti (mil tarafı): —
Alanlar: —
Yaklaşık: —

Silindir çapı ve basınç girin.

Bu ölçülerle teklif al

Sonuçlar ön değerlendirme içindir; sürtünme, hat kayıpları, burkulma ve montaj şekli dikkate alınmaz. Kesin seçim için teknik ekiple görüşün.

WhatsApp'tan Sor

Tüm hesaplayıcılar için hesaplama sayfasına gidin.

Model tablosu

5 Kademeli Alttan Terazi Mafsallı (Tip A) modelleri

Katalogda bu tip için listelenen 27 modelin kodu ve ölçüleri. Aradığınız strok tabloda yoksa teklif formundan iletin.

5 Kademeli Alttan Terazi Mafsallı (Tip A) model ve ölçü tablosu
Model	Ø A(mm)	B(mm)	C(mm)	Ø D(mm)	Ø E(mm)	Ø F(mm)	BağlantıG	L(mm)	S(mm)	P(mm)	StrokH (mm)	Ağırlık(kg)	Yağ hacmi(L)
5x1685x075	190	235	350	65	50	105	R3/4"	603	40	250	1685	117	23
5x2460x075	190	235	350	65	50	105	R3/4"	758	40	250	2460	142	33
5x4560x075	190	235	350	65	50	105	R3/4"	1178	40	250	4560	207	60
5x4985x075	190	235	350	65	50	105	R3/4"	1263	40	250	4985	222	66
5x5400x075	190	235	350	65	50	105	R3/4"	1408	40	250	5400	241	73
5x5550x075	190	235	350	65	50	105	R 1"	1438	40	250	5550	246	77
5x5800x075	190	235	350	65	50	105	R 1"	1488	40	250	5800	237	80
5x6050x075	190	235	350	65	50	105	R 1"	1538	40	250	6050	245	85
5x6300x075	190	235	350	65	50	105	R 1"	1588	40	250	6300	253	99
5x1685x095	218	266	380	65	50	105	R3/4"	601	40	250	1685	130	31
5x2460x095	218	266	380	65	50	105	R3/4"	756	40	250	2460	162	45
5x4560x095	218	266	380	65	50	105	R3/4"	1176	40	250	4560	257	82
5x4985x095	218	266	380	65	50	105	R 1"	1261	40	250	4985	275	89
5x5400x095	218	266	380	65	50	105	R 1"	1406	40	250	5400	309	98
5x5800x095	218	266	380	65	50	105	R 1"	1486	40	250	5800	325	106
5x6050x095	218	266	380	65	50	105	R 1"	1536	40	250	6050	335	109
5x6300x095	218	266	380	65	50	105	R 1"	1586	40	250	6300	346	114
5x6550x095	218	266	380	65	50	105	R 1"	1636	40	250	6550	357	119
5x1685x115	245	290	410	68	50	117	R 1"	598	40	250	1685	247	41
5x2460x115	245	290	410	68	50	117	R 1"	753	40	250	2460	282	60
5x4560x115	245	290	410	68	50	117	R 1"	1173	40	250	4560	337	111
5x4985x115	245	290	410	68	50	117	R 1"	1258	40	250	4985	356	121
5x5475x115	245	290	410	68	50	117	R 1"	1403	40	250	5475	384	128
5x5800x115	245	290	410	68	50	117	R 1"	1483	40	250	5800	406	139
5x6050x115	245	290	410	68	50	117	R 1"	1533	40	250	6050	418	149
5x6300x115	245	290	410	68	50	117	R 1"	1583	40	250	6300	430	160
5x6400x115	245	290	410	68	50	117	R 1"	1683	40	250	6400	460	170

Ölçüler milimetredir; harf sembolleri katalog çizimindeki ölçülendirmeye karşılık gelir. Tablo yatay olarak kaydırılabilir, model sütunu sabit kalır. Ölçülerde değişiklik yapma hakkı saklıdır.

Ürün açıklaması
