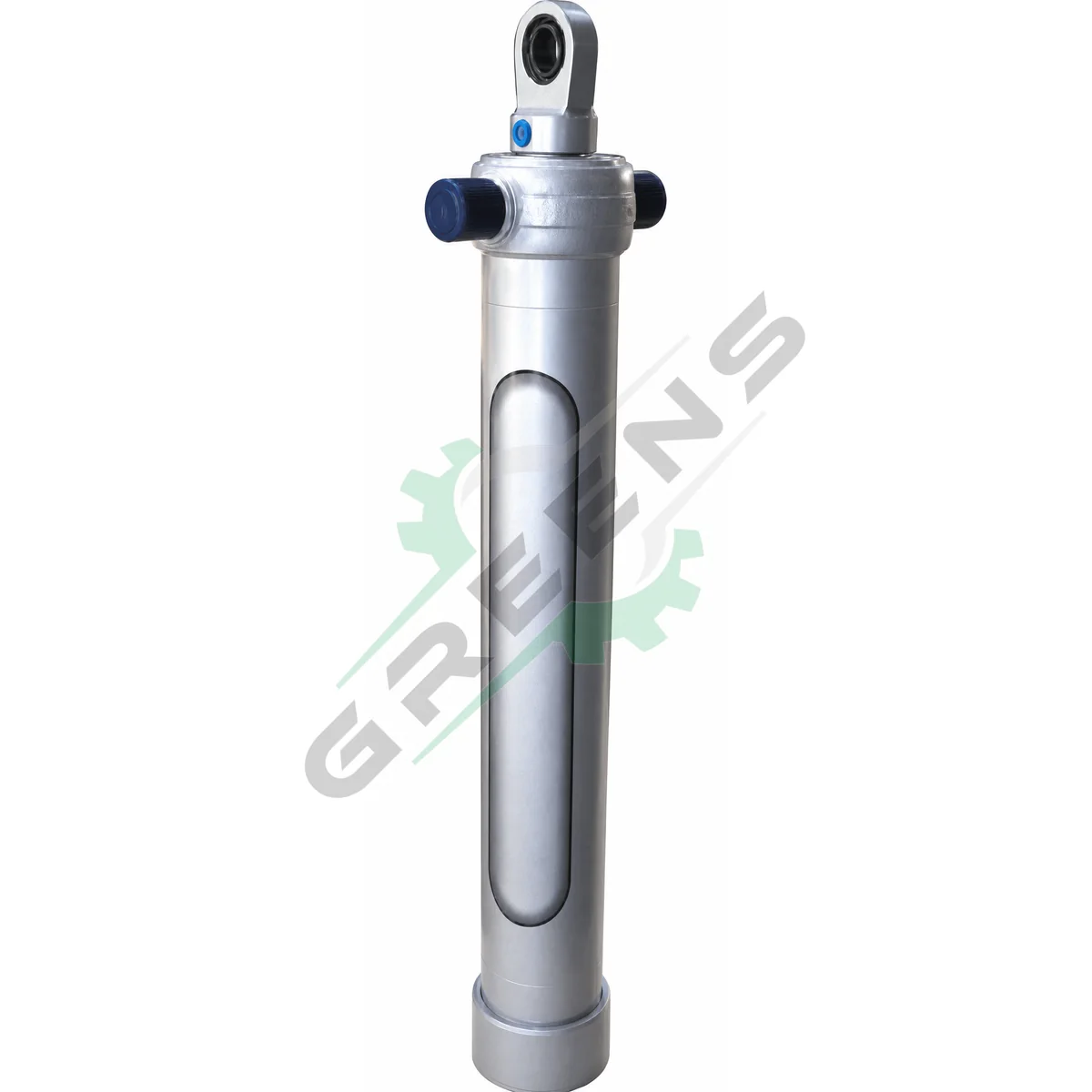

5 Kademeli Önden Terazi Mafsallı (Tip C)

5 kademeli teleskopik silindir. 5 model, 190 bar.

Bağlantı tipi: Önden Terazi Mafsallı

Hesapla WhatsApp'tan Yaz

Hesaplama

Bu ürün için hızlı hesaplama

Silindir kuvveti, debi ve gücünü ürünü seçmişken buradan hesaplayın.

Kuvvet Hesabı

Silindirin verilen basınçta ürettiği itme ve çekme kuvveti. 1 bar = 1 daN/cm² kabulüyle katalogdaki itme kuvveti tablosuyla aynı temeldedir.

Silindir çapı (mm)

Mil çapı (mm)

Basınç (bar)

Katalog silindirlerinin çalışma basıncı aralığı 160–350 bar.

İtme kuvveti (piston tarafı): —
Çekme kuvveti (mil tarafı): —
Alanlar: —
Yaklaşık: —

Silindir çapı ve basınç girin.

Bu ölçülerle teklif al

Sonuçlar ön değerlendirme içindir; sürtünme, hat kayıpları, burkulma ve montaj şekli dikkate alınmaz. Kesin seçim için teknik ekiple görüşün.

WhatsApp'tan Sor

Tüm hesaplayıcılar için hesaplama sayfasına gidin.

Model tablosu

5 Kademeli Önden Terazi Mafsallı (Tip C) modelleri

Katalogda bu tip için listelenen 5 modelin kodu ve ölçüleri. Aradığınız strok tabloda yoksa teklif formundan iletin.

5 Kademeli Önden Terazi Mafsallı (Tip C) model ve ölçü tablosu
Model	Ø A(mm)	B(mm)	C(mm)	Ø D(mm)	Ø E(mm)	Ø F(mm)	BağlantıG	L1(mm)	L2(mm)	S(mm)	StrokH (mm)	Ağırlık(kg)	Yağ hacmi(L)
5x2460x095	218	266	380	65	50	100	R 3/4"	661	174	40	2460	185	33
5x4560x095	218	266	380	65	50	100	R 3/4"	1081	174	40	4560	275	60
5x4985x095	218	266	380	65	50	100	R 3/4"	1166	174	40	4985	295	89
5x5400x095	218	266	380	65	50	100	R 3/4"	1311	174	40	5400	323	98
5x5800x095	218	266	380	65	50	100	R 3/4"	1391	174	40	5800	342	107

Ölçüler milimetredir; harf sembolleri katalog çizimindeki ölçülendirmeye karşılık gelir. Tablo yatay olarak kaydırılabilir, model sütunu sabit kalır. Ölçülerde değişiklik yapma hakkı saklıdır.

Ürün açıklaması

5 Kademeli Önden Terazi Mafsallı (Tip C), önden terazi mafsallı bağlantılı 5 kademeli teleskopik hidrolik silindirdir. Katalogda bu tip için 5 model listelenmiştir; stroklar 2460–5800 mm aralığındadır. Çalışma basıncı 190 bar. Ağırlık 185–342 kg, yağ hacmi 33–107 litre arasında değişir. Model kodları ve ölçülerin tamamı aşağıdaki tabloda yer alır; tabloda bulunmayan strok veya bağlantı ihtiyaçları için teklif formundan talebinizi iletebilirsiniz.
