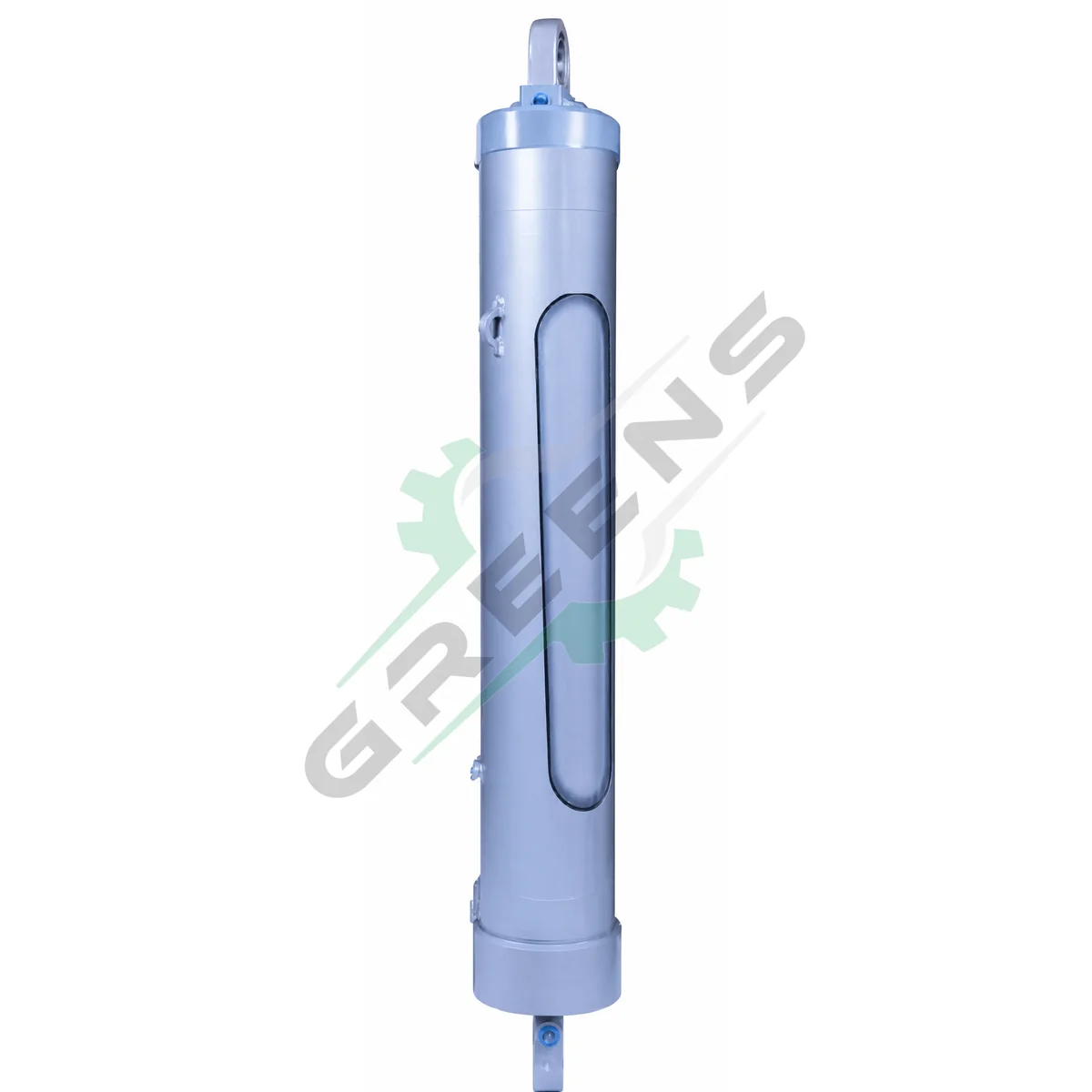

5 Kademeli Ön Arka Oynar Mafsallı Kapaklı (Tip B1)

5 kademeli teleskopik silindir. 4 model, 190 bar.

Bağlantı tipi: Ön Arka Oynar Mafsallı Kapaklı

Hesapla WhatsApp'tan Yaz

Hesaplama

Bu ürün için hızlı hesaplama

Silindir kuvveti, debi ve gücünü ürünü seçmişken buradan hesaplayın.

Kuvvet Hesabı

Silindirin verilen basınçta ürettiği itme ve çekme kuvveti. 1 bar = 1 daN/cm² kabulüyle katalogdaki itme kuvveti tablosuyla aynı temeldedir.

Silindir çapı (mm)

Mil çapı (mm)

Basınç (bar)

Katalog silindirlerinin çalışma basıncı aralığı 160–350 bar.

İtme kuvveti (piston tarafı): —
Çekme kuvveti (mil tarafı): —
Alanlar: —
Yaklaşık: —

Silindir çapı ve basınç girin.

Bu ölçülerle teklif al

Sonuçlar ön değerlendirme içindir; sürtünme, hat kayıpları, burkulma ve montaj şekli dikkate alınmaz. Kesin seçim için teknik ekiple görüşün.

WhatsApp'tan Sor

Tüm hesaplayıcılar için hesaplama sayfasına gidin.

Model tablosu

5 Kademeli Ön Arka Oynar Mafsallı Kapaklı (Tip B1) modelleri

Katalogda bu tip için listelenen 4 modelin kodu ve ölçüleri. Aradığınız strok tabloda yoksa teklif formundan iletin.

5 Kademeli Ön Arka Oynar Mafsallı Kapaklı (Tip B1) model ve ölçü tablosu
Model	Ø A(mm)	Ø E(mm)	Ø F(mm)	BağlantıG	L(mm)	S(mm)	StrokH (mm)	Ağırlık(kg)	Yağ hacmi(L)
5x4560x075	190	50	105	R 3/4"	1288	40	4560	216	60
5x4985x075	190	50	105	R 3/4"	1373	40	4985	246	68
5x5400x075	190	50	105	R 3/4"	1518	40	5400	267	73
5x5800x075	190	50	105	R 3/4"	1598	40	5800	288	79

Ölçüler milimetredir; harf sembolleri katalog çizimindeki ölçülendirmeye karşılık gelir. Tablo yatay olarak kaydırılabilir, model sütunu sabit kalır. Ölçülerde değişiklik yapma hakkı saklıdır.

Ürün açıklaması

5 Kademeli Ön Arka Oynar Mafsallı Kapaklı (Tip B1), ön arka oynar mafsallı kapaklı bağlantılı 5 kademeli teleskopik hidrolik silindirdir. Katalogda bu tip için 4 model listelenmiştir; stroklar 4560–5800 mm aralığındadır. Çalışma basıncı 190 bar. Ağırlık 216–288 kg, yağ hacmi 60–79 litre arasında değişir. Model kodları ve ölçülerin tamamı aşağıdaki tabloda yer alır; tabloda bulunmayan strok veya bağlantı ihtiyaçları için teklif formundan talebinizi iletebilirsiniz.
