5 Kademeli Alttan Boru Mafsallı (Tip G)

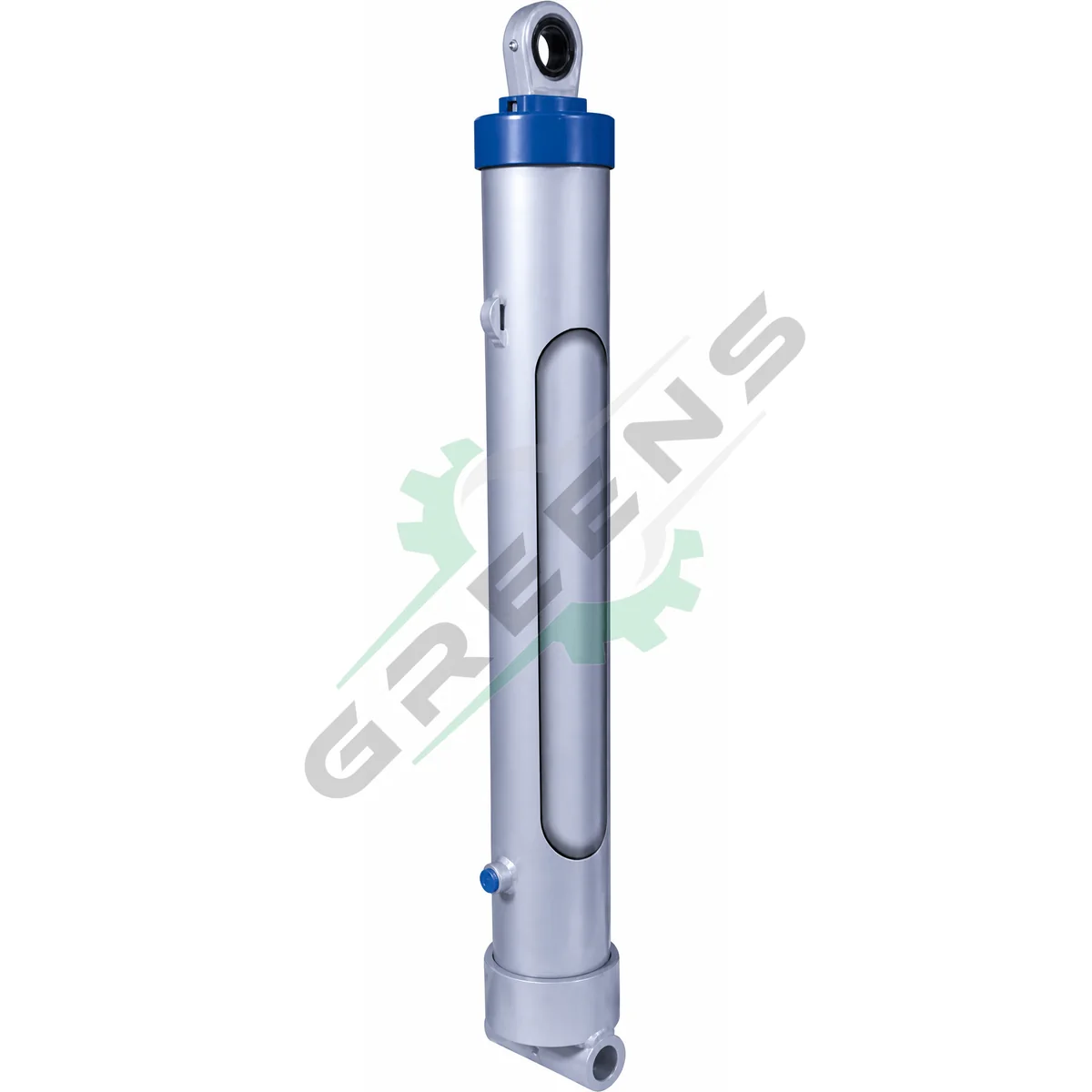

5 kademeli teleskopik silindir. 5 model, 190 bar.

Bağlantı tipi: Alttan Boru Mafsallı

Hesapla WhatsApp'tan Yaz

Hesaplama

Bu ürün için hızlı hesaplama

Silindir kuvveti, debi ve gücünü ürünü seçmişken buradan hesaplayın.

Kuvvet Hesabı

Silindirin verilen basınçta ürettiği itme ve çekme kuvveti. 1 bar = 1 daN/cm² kabulüyle katalogdaki itme kuvveti tablosuyla aynı temeldedir.

Silindir çapı (mm)

Mil çapı (mm)

Basınç (bar)

Katalog silindirlerinin çalışma basıncı aralığı 160–350 bar.

İtme kuvveti (piston tarafı): —
Çekme kuvveti (mil tarafı): —
Alanlar: —
Yaklaşık: —

Silindir çapı ve basınç girin.

Bu ölçülerle teklif al

Sonuçlar ön değerlendirme içindir; sürtünme, hat kayıpları, burkulma ve montaj şekli dikkate alınmaz. Kesin seçim için teknik ekiple görüşün.

WhatsApp'tan Sor

Tüm hesaplayıcılar için hesaplama sayfasına gidin.

Model tablosu

5 Kademeli Alttan Boru Mafsallı (Tip G) modelleri

Katalogda bu tip için listelenen 5 modelin kodu ve ölçüleri. Aradığınız strok tabloda yoksa teklif formundan iletin.

5 Kademeli Alttan Boru Mafsallı (Tip G) model ve ölçü tablosu
Model	Ø A(mm)	D(mm)	Ø D1(mm)	Ø D2(mm)	Ø E(mm)	Ø F(mm)	BağlantıG	L(mm)	S(mm)	P(mm)	StrokH (mm)	Ağırlık(kg)	Yağ hacmi(L)
5x2460x075	190	245	60	84	50	105	R 3/4"	830	40	210	2460	150	32
5x4560x075	190	245	60	84	50	105	R 3/4"	1248	40	210	4560	215	60
5x4985x075	190	245	60	84	50	105	R 3/4"	1333	40	210	4985	222	67
5x5400x075	190	245	60	84	50	105	R 3/4"	1478	40	210	5400	250	73
5x5800x075	190	245	60	84	50	105	R 3/4"	1558	40	210	5800	266	80

Ölçüler milimetredir; harf sembolleri katalog çizimindeki ölçülendirmeye karşılık gelir. Tablo yatay olarak kaydırılabilir, model sütunu sabit kalır. Ölçülerde değişiklik yapma hakkı saklıdır.

Ürün açıklaması
