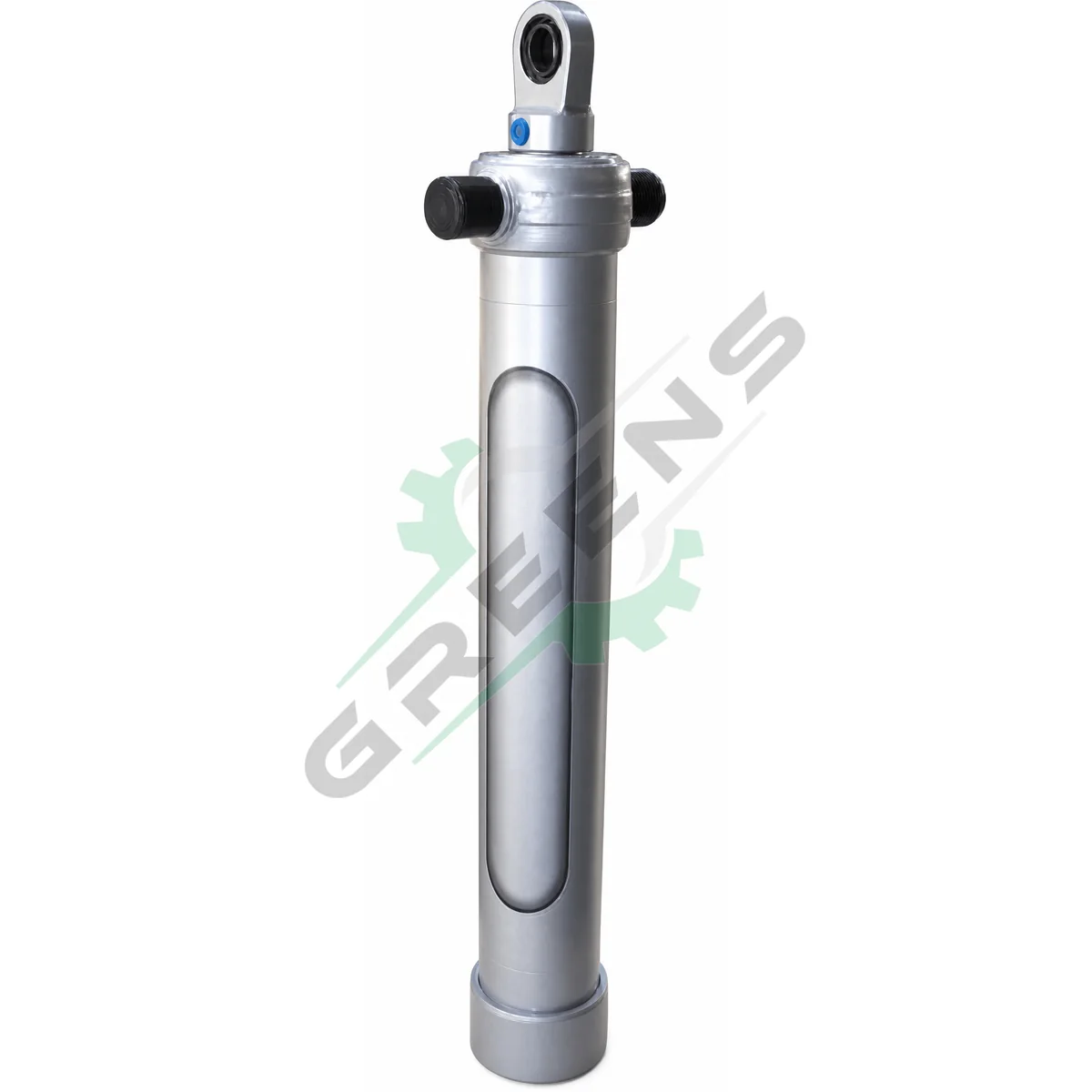

4 Kademeli Önden Terazi Mafsallı (Tip C)

4 kademeli teleskopik silindir. 13 model, 190 bar.

Bağlantı tipi: Önden Terazi Mafsallı

Hesapla WhatsApp'tan Yaz

Hesaplama

Bu ürün için hızlı hesaplama

Silindir kuvveti, debi ve gücünü ürünü seçmişken buradan hesaplayın.

Kuvvet Hesabı

Silindirin verilen basınçta ürettiği itme ve çekme kuvveti. 1 bar = 1 daN/cm² kabulüyle katalogdaki itme kuvveti tablosuyla aynı temeldedir.

Silindir çapı (mm)

Mil çapı (mm)

Basınç (bar)

Katalog silindirlerinin çalışma basıncı aralığı 160–350 bar.

İtme kuvveti (piston tarafı): —
Çekme kuvveti (mil tarafı): —
Alanlar: —
Yaklaşık: —

Silindir çapı ve basınç girin.

Bu ölçülerle teklif al

Sonuçlar ön değerlendirme içindir; sürtünme, hat kayıpları, burkulma ve montaj şekli dikkate alınmaz. Kesin seçim için teknik ekiple görüşün.

WhatsApp'tan Sor

Tüm hesaplayıcılar için hesaplama sayfasına gidin.

Model tablosu

4 Kademeli Önden Terazi Mafsallı (Tip C) modelleri

Katalogda bu tip için listelenen 13 modelin kodu ve ölçüleri. Aradığınız strok tabloda yoksa teklif formundan iletin.

4 Kademeli Önden Terazi Mafsallı (Tip C) model ve ölçü tablosu
Model	Ø A(mm)	B(mm)	C(mm)	Ø D(mm)	Ø E(mm)	Ø F(mm)	BağlantıG	L1(mm)	L2(mm)	S(mm)	StrokH (mm)	Ağırlık(kg)	Yağ hacmi(L)
4x2913x055	137	176	276	55	50	100	R 1/2"	873	157	40	2913	106	20.5
4x3293x055	137	176	276	55	50	100	R 1/2"	968	157	40	3293	114	23.5
4x3673x055	137	176	276	55	50	100	R 1/2"	1063	157	40	3673	123	26
4x3268x075	165	205	325	65	50	100	R 3/4"	967	168	40	3988	122	34.5
4x3648x075	165	205	325	65	50	100	R 3/4"	1062	168	40	3268	134	38.5
4x3988x075	165	205	325	65	50	100	R 3/4"	1147	168	40	3988	166	42.5
4x4320x075	165	205	325	65	50	100	R 3/4"	1292	168	40	4320	184	47
4x4640x075	165	205	325	65	50	100	R 3/4"	1372	168	40	4640	194	50
4x3268x095	190	235	350	65	50	100	R 3/4"	965	170	40	3268	182	52
4x3648x095	190	235	350	65	50	100	R 3/4"	1060	170	40	3648	194	55
4x3988x095	190	235	350	65	50	100	R 3/4"	1145	170	40	3988	210	60
4x4320x095	190	235	350	65	50	100	R 3/4"	1290	170	40	4320	226	67
4x4640x095	190	235	350	65	50	100	R 3/4"	1370	170	40	4640	240	73

Ölçüler milimetredir; harf sembolleri katalog çizimindeki ölçülendirmeye karşılık gelir. Tablo yatay olarak kaydırılabilir, model sütunu sabit kalır. Ölçülerde değişiklik yapma hakkı saklıdır.

Ürün açıklaması

4 Kademeli Önden Terazi Mafsallı (Tip C), önden terazi mafsallı bağlantılı 4 kademeli teleskopik hidrolik silindirdir. Katalogda bu tip için 13 model listelenmiştir; stroklar 2913–4640 mm aralığındadır. Çalışma basıncı 190 bar. Ağırlık 106–240 kg, yağ hacmi 20.5–73 litre arasında değişir. Model kodları ve ölçülerin tamamı aşağıdaki tabloda yer alır; tabloda bulunmayan strok veya bağlantı ihtiyaçları için teklif formundan talebinizi iletebilirsiniz.
