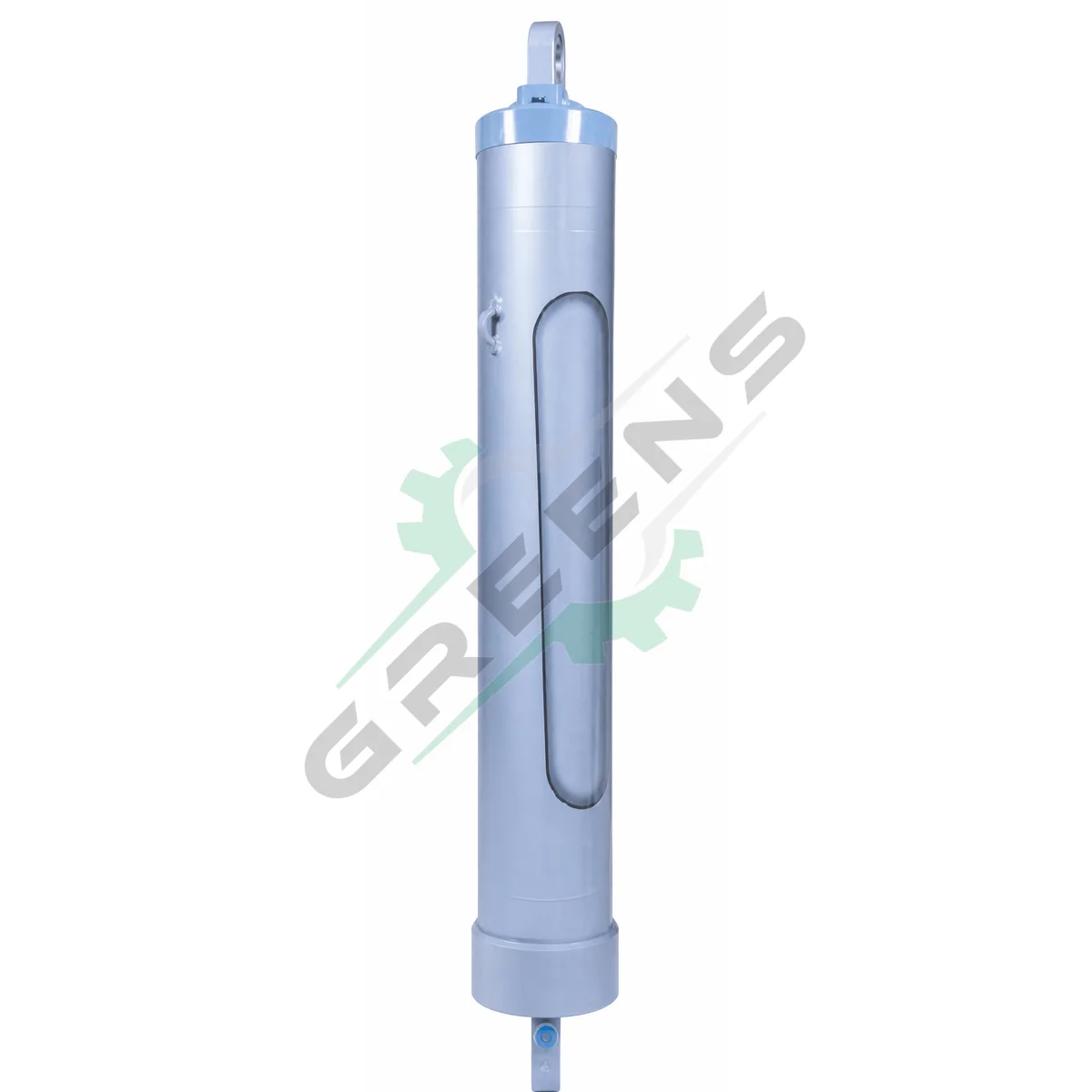

4 Kademeli Ön Arka Oynar Mafsallı Kapaklı (Tip B1)

4 kademeli teleskopik silindir. 8 model, 190 bar.

Bağlantı tipi: Ön Arka Oynar Mafsallı Kapaklı

Hesapla WhatsApp'tan Yaz

Hesaplama

Bu ürün için hızlı hesaplama

Silindir kuvveti, debi ve gücünü ürünü seçmişken buradan hesaplayın.

Kuvvet Hesabı

Silindirin verilen basınçta ürettiği itme ve çekme kuvveti. 1 bar = 1 daN/cm² kabulüyle katalogdaki itme kuvveti tablosuyla aynı temeldedir.

Silindir çapı (mm)

Mil çapı (mm)

Basınç (bar)

Katalog silindirlerinin çalışma basıncı aralığı 160–350 bar.

İtme kuvveti (piston tarafı): —
Çekme kuvveti (mil tarafı): —
Alanlar: —
Yaklaşık: —

Silindir çapı ve basınç girin.

Bu ölçülerle teklif al

Sonuçlar ön değerlendirme içindir; sürtünme, hat kayıpları, burkulma ve montaj şekli dikkate alınmaz. Kesin seçim için teknik ekiple görüşün.

WhatsApp'tan Sor

Tüm hesaplayıcılar için hesaplama sayfasına gidin.

Model tablosu

4 Kademeli Ön Arka Oynar Mafsallı Kapaklı (Tip B1) modelleri

Katalogda bu tip için listelenen 8 modelin kodu ve ölçüleri. Aradığınız strok tabloda yoksa teklif formundan iletin.

4 Kademeli Ön Arka Oynar Mafsallı Kapaklı (Tip B1) model ve ölçü tablosu
Model	Ø A(mm)	Ø E(mm)	Ø F(mm)	BağlantıG	L(mm)	S(mm)	StrokH (mm)	Ağırlık(kg)	Yağ hacmi(L)
4x3648x075	165	50	105	R 3/4"	1288	40	3648	148	38.3
4x3988x075	165	50	105	R 3/4"	1373	40	3988	158	42
4x4320x075	165	50	105	R 3/4"	1518	40	4320	176	46.5
4x4640x075	165	50	105	R 3/4"	1598	40	4640	262	49
4x3648x095	190	50	105	R 3/4"	1290	40	3648	175	55
4x3988x095	190	50	105	R 3/4"	1375	40	3988	188	60
4x4320x095	190	50	105	R 3/4"	1520	40	4320	231	67
4x4640x095	190	50	105	R 3/4"	1600	40	4640	266	73

Ölçüler milimetredir; harf sembolleri katalog çizimindeki ölçülendirmeye karşılık gelir. Tablo yatay olarak kaydırılabilir, model sütunu sabit kalır. Ölçülerde değişiklik yapma hakkı saklıdır.

Ürün açıklaması

4 Kademeli Ön Arka Oynar Mafsallı Kapaklı (Tip B1), ön arka oynar mafsallı kapaklı bağlantılı 4 kademeli teleskopik hidrolik silindirdir. Katalogda bu tip için 8 model listelenmiştir; stroklar 3648–4640 mm aralığındadır. Çalışma basıncı 190 bar. Ağırlık 148–266 kg, yağ hacmi 38.3–73 litre arasında değişir. Model kodları ve ölçülerin tamamı aşağıdaki tabloda yer alır; tabloda bulunmayan strok veya bağlantı ihtiyaçları için teklif formundan talebinizi iletebilirsiniz.
