4 Kademeli Alttan Çatallı Boru Mafsallı (Tip D)

4 kademeli teleskopik silindir. 4 model, 190 bar.

Bağlantı tipi: Alttan Çatallı Boru Mafsallı

Hesapla WhatsApp'tan Yaz

Hesaplama

Bu ürün için hızlı hesaplama

Silindir kuvveti, debi ve gücünü ürünü seçmişken buradan hesaplayın.

Kuvvet Hesabı

Silindirin verilen basınçta ürettiği itme ve çekme kuvveti. 1 bar = 1 daN/cm² kabulüyle katalogdaki itme kuvveti tablosuyla aynı temeldedir.

Silindir çapı (mm)

Mil çapı (mm)

Basınç (bar)

Katalog silindirlerinin çalışma basıncı aralığı 160–350 bar.

İtme kuvveti (piston tarafı): —
Çekme kuvveti (mil tarafı): —
Alanlar: —
Yaklaşık: —

Silindir çapı ve basınç girin.

Bu ölçülerle teklif al

Sonuçlar ön değerlendirme içindir; sürtünme, hat kayıpları, burkulma ve montaj şekli dikkate alınmaz. Kesin seçim için teknik ekiple görüşün.

WhatsApp'tan Sor

Tüm hesaplayıcılar için hesaplama sayfasına gidin.

Model tablosu

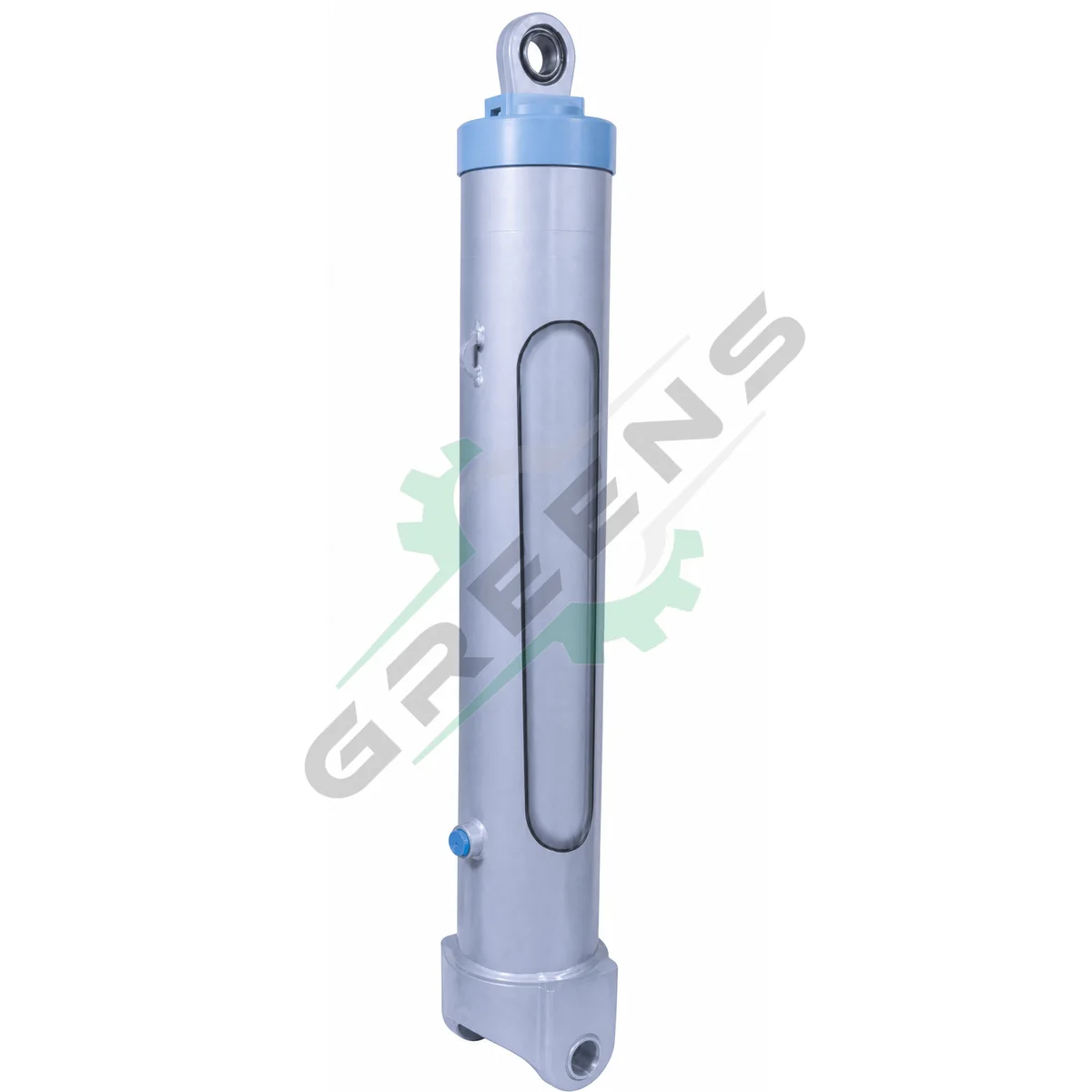

4 Kademeli Alttan Çatallı Boru Mafsallı (Tip D) modelleri

Katalogda bu tip için listelenen 4 modelin kodu ve ölçüleri. Aradığınız strok tabloda yoksa teklif formundan iletin.

4 Kademeli Alttan Çatallı Boru Mafsallı (Tip D) model ve ölçü tablosu
Model	Ø A(mm)	Ø D(mm)	Ø E(mm)	Ø F(mm)	BağlantıG	L(mm)	M(mm)	S(mm)	P(mm)	StrokH (mm)	Ağırlık(kg)	Yağ hacmi(L)
4x3988x075	165	68	50	105	R 3/4"	1362	210	40	220	3988	168	43
4x4640x075	165	68	50	105	R 3/4"	1587	210	40	220	4640	261	50.5
4x3988x095	190	68	50	105	R 3/4"	1370	240	40	220	3988	213	61
4x4640x095	190	68	50	105	R 3/4"	1595	240	40	220	4640	252	73

Ölçüler milimetredir; harf sembolleri katalog çizimindeki ölçülendirmeye karşılık gelir. Tablo yatay olarak kaydırılabilir, model sütunu sabit kalır. Ölçülerde değişiklik yapma hakkı saklıdır.

Ürün açıklaması

4 Kademeli Alttan Çatallı Boru Mafsallı (Tip D), alttan çatallı boru mafsallı bağlantılı 4 kademeli teleskopik hidrolik silindirdir. Katalogda bu tip için 4 model listelenmiştir; stroklar 3988–4640 mm aralığındadır. Çalışma basıncı 190 bar. Ağırlık 168–261 kg, yağ hacmi 43–73 litre arasında değişir. Model kodları ve ölçülerin tamamı aşağıdaki tabloda yer alır; tabloda bulunmayan strok veya bağlantı ihtiyaçları için teklif formundan talebinizi iletebilirsiniz.
