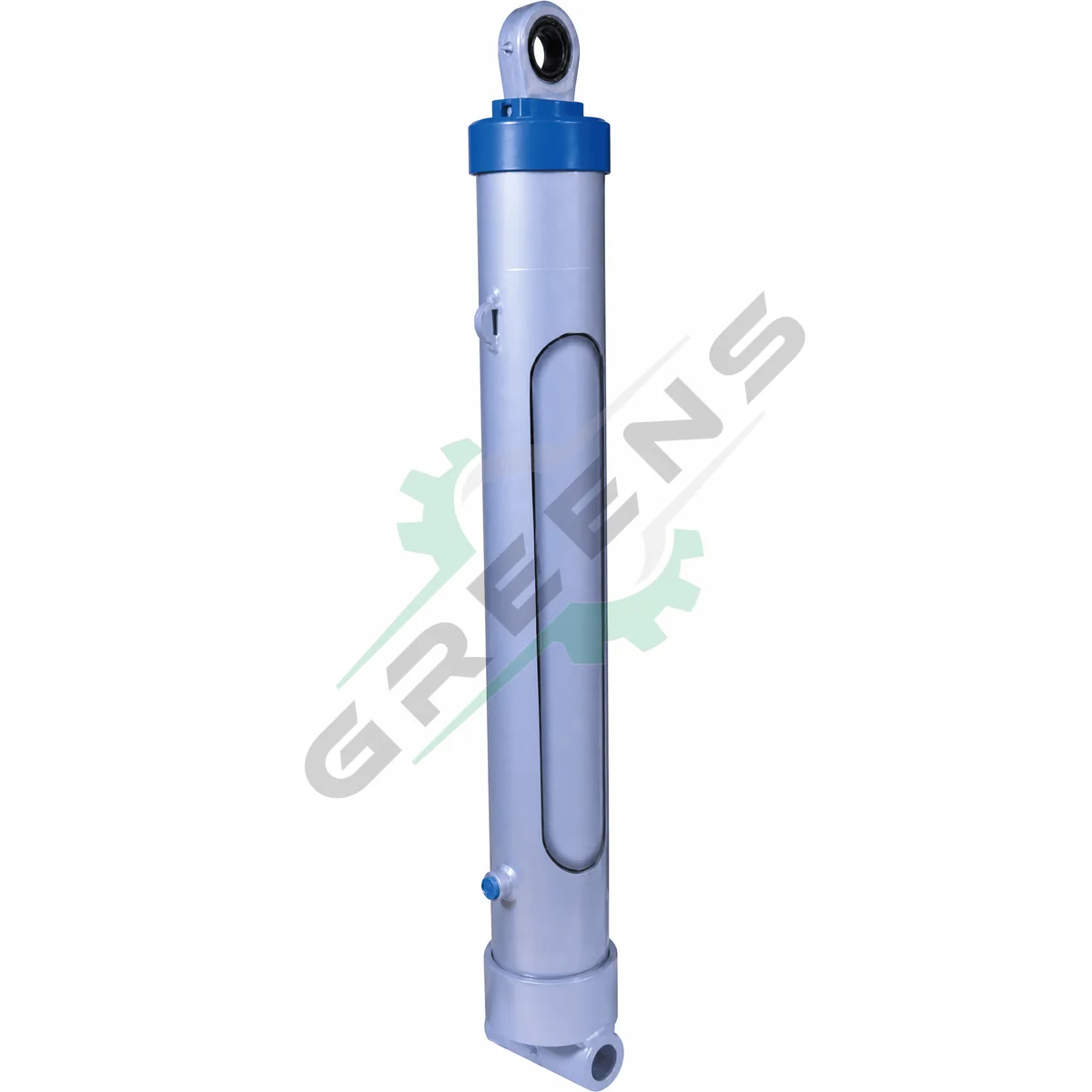

4 Kademeli Alttan Boru Mafsallı (Tip G)

4 kademeli teleskopik silindir. 8 model, 190 bar.

Bağlantı tipi: Alttan Boru Mafsallı

Hesapla WhatsApp'tan Yaz

Hesaplama

Bu ürün için hızlı hesaplama

Silindir kuvveti, debi ve gücünü ürünü seçmişken buradan hesaplayın.

Kuvvet Hesabı

Silindirin verilen basınçta ürettiği itme ve çekme kuvveti. 1 bar = 1 daN/cm² kabulüyle katalogdaki itme kuvveti tablosuyla aynı temeldedir.

Silindir çapı (mm)

Mil çapı (mm)

Basınç (bar)

Katalog silindirlerinin çalışma basıncı aralığı 160–350 bar.

İtme kuvveti (piston tarafı): —
Çekme kuvveti (mil tarafı): —
Alanlar: —
Yaklaşık: —

Silindir çapı ve basınç girin.

Bu ölçülerle teklif al

Sonuçlar ön değerlendirme içindir; sürtünme, hat kayıpları, burkulma ve montaj şekli dikkate alınmaz. Kesin seçim için teknik ekiple görüşün.

WhatsApp'tan Sor

Tüm hesaplayıcılar için hesaplama sayfasına gidin.

Model tablosu

4 Kademeli Alttan Boru Mafsallı (Tip G) modelleri

Katalogda bu tip için listelenen 8 modelin kodu ve ölçüleri. Aradığınız strok tabloda yoksa teklif formundan iletin.

4 Kademeli Alttan Boru Mafsallı (Tip G) model ve ölçü tablosu
Model	Ø A(mm)	D(mm)	Ø D1(mm)	Ø D2(mm)	Ø E(mm)	Ø F(mm)	BağlantıG	L(mm)	S(mm)	P(mm)	StrokH (mm)	Ağırlık(kg)	Yağ hacmi(L)
4x3648x075	165	220	50	80	50	105	R 3/4"	1248	40	210	3648	150	38.5
4x3988x075	165	220	50	80	50	105	R 3/4"	1333	40	210	3988	160	42.5
4x4320x075	165	220	50	80	50	105	R 3/4"	1478	40	210	4320	178	47
4x4640x075	165	220	50	80	50	105	R 3/4"	1558	40	210	4640	187	50
4x3648x095	190	245	50	80	50	105	R 3/4"	1250	40	210	3648	199	55
4x3988x095	190	245	50	80	50	105	R 3/4"	1335	40	210	3988	211	67
4x4320x095	190	245	50	80	50	105	R 3/4"	1480	40	210	4320	232	67
4x4640x095	190	245	50	80	50	105	R 3/4"	1560	40	210	4640	244	73

Ölçüler milimetredir; harf sembolleri katalog çizimindeki ölçülendirmeye karşılık gelir. Tablo yatay olarak kaydırılabilir, model sütunu sabit kalır. Ölçülerde değişiklik yapma hakkı saklıdır.

Ürün açıklaması

4 Kademeli Alttan Boru Mafsallı (Tip G), alttan boru mafsallı bağlantılı 4 kademeli teleskopik hidrolik silindirdir. Katalogda bu tip için 8 model listelenmiştir; stroklar 3648–4640 mm aralığındadır. Çalışma basıncı 190 bar. Ağırlık 150–244 kg, yağ hacmi 38.5–73 litre arasında değişir. Model kodları ve ölçülerin tamamı aşağıdaki tabloda yer alır; tabloda bulunmayan strok veya bağlantı ihtiyaçları için teklif formundan talebinizi iletebilirsiniz.
