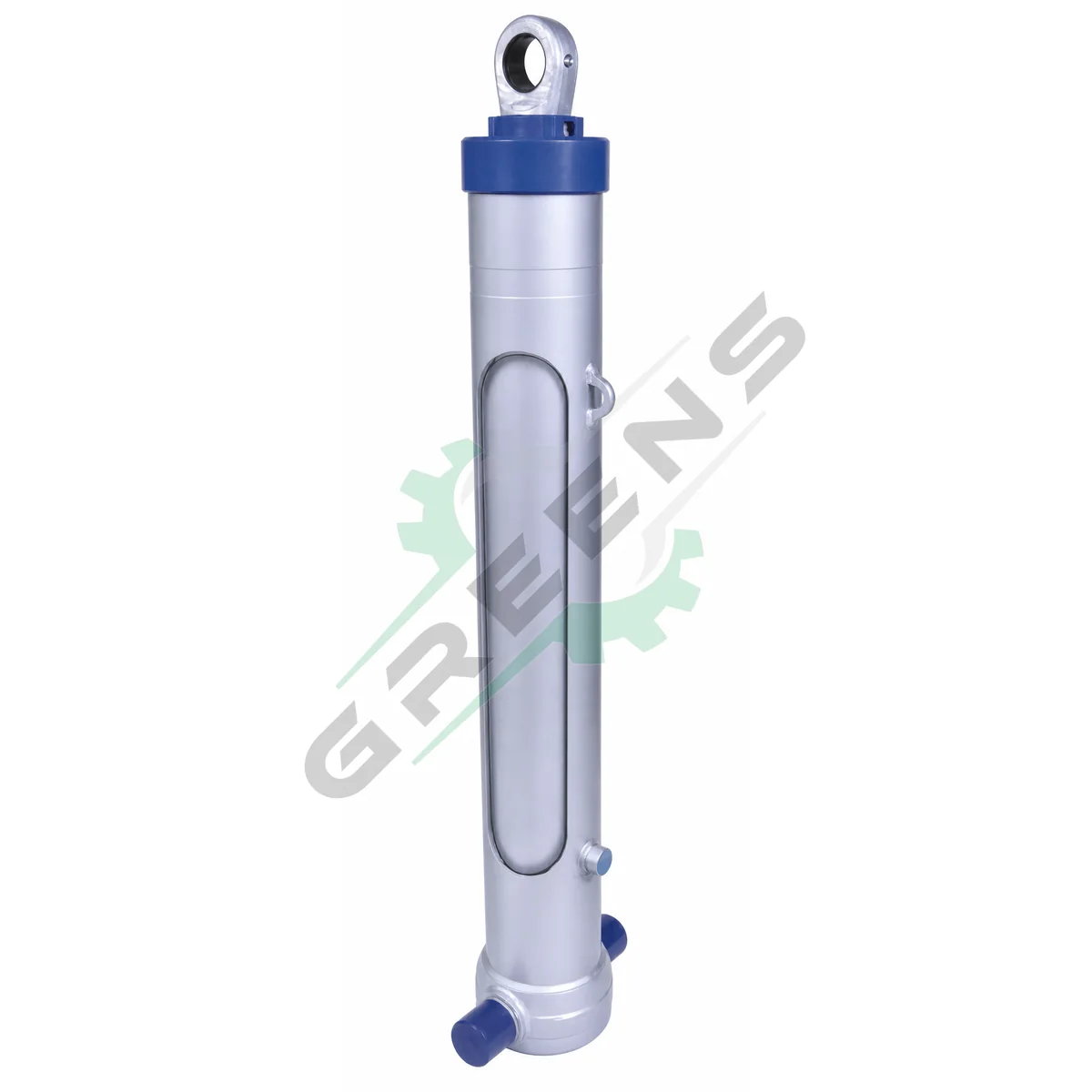

4 & 5 Kademeli Alttan Terazi Mafsallı (Tip A1) İnce Seri

4 ve 5 kademeli teleskopik silindir. 12 model, 190 bar.

Bağlantı tipi: Alttan Terazi Mafsallıİnce Seri

Hesapla WhatsApp'tan Yaz

Hesaplama

Bu ürün için hızlı hesaplama

Silindir kuvveti, debi ve gücünü ürünü seçmişken buradan hesaplayın.

Kuvvet Hesabı

Silindirin verilen basınçta ürettiği itme ve çekme kuvveti. 1 bar = 1 daN/cm² kabulüyle katalogdaki itme kuvveti tablosuyla aynı temeldedir.

Silindir çapı (mm)

Mil çapı (mm)

Basınç (bar)

Katalog silindirlerinin çalışma basıncı aralığı 160–350 bar.

İtme kuvveti (piston tarafı): —
Çekme kuvveti (mil tarafı): —
Alanlar: —
Yaklaşık: —

Silindir çapı ve basınç girin.

Bu ölçülerle teklif al

Sonuçlar ön değerlendirme içindir; sürtünme, hat kayıpları, burkulma ve montaj şekli dikkate alınmaz. Kesin seçim için teknik ekiple görüşün.

WhatsApp'tan Sor

Tüm hesaplayıcılar için hesaplama sayfasına gidin.

Model tablosu

4 & 5 Kademeli Alttan Terazi Mafsallı (Tip A1) İnce Seri modelleri

Katalogda bu tip için listelenen 12 modelin kodu ve ölçüleri. Aradığınız strok tabloda yoksa teklif formundan iletin.

4 & 5 Kademeli Alttan Terazi Mafsallı (Tip A1) İnce Seri model ve ölçü tablosu
Model	Ø A(mm)	B(mm)	C(mm)	Ø D(mm)	Ø E(mm)	Ø F(mm)	BağlantıG	L(mm)	S(mm)	P(mm)	StrokH (mm)	Ağırlık(kg)	Yağ hacmi(L)
4x3983x095	180	215	337	65	50	105	R3/4"	1268	40	250	3983	173	60
4x4350x095	180	215	337	65	50	105	R3/4"	1413	40	250	4350	186	67
4x4670x095	180	215	337	65	50	105	R3/4"	1493	40	250	4670	198	72
4x3978x115	200	240	360	65	50	117	R3/4"- R 1"	1260	40	250	3978	210	81
4x4380x115	200	240	360	65	50	117	R3/4"- R 1"	1405	40	250	4380	226	88
4x4700x115	200	240	360	65	50	117	R3/4"- R 1"	1485	40	250	4700	234	92
4x4900x115	200	240	360	65	50	117	R3/4"- R 1"	1535	40	250	4900	238	96
4x5100x115	200	240	360	65	50	117	R3/4"- R 1"	1585	40	250	5100	245	100
5x4980x075	180	215	337	65	50	105	R3/4"	1266	40	250	4980	190	63
5x5430x075	180	215	337	65	50	105	R3/4"	1411	40	250	5430	210	70
5x4975x095	200	240	360	65	50	105	R3/4"- R 1"	1260	40	250	4975	224	85
5x5460x095	200	240	360	65	50	105	R3/4"- R 1"	1405	40	250	5460	238	94

Ölçüler milimetredir; harf sembolleri katalog çizimindeki ölçülendirmeye karşılık gelir. Tablo yatay olarak kaydırılabilir, model sütunu sabit kalır. Ölçülerde değişiklik yapma hakkı saklıdır.

Ürün açıklaması

4 & 5 Kademeli Alttan Terazi Mafsallı (Tip A1) İnce Seri, alttan terazi mafsallıince seri bağlantılı 4 ve 5 kademeli teleskopik hidrolik silindirdir. Katalogda bu tip için 12 model listelenmiştir; stroklar 3978–5460 mm aralığındadır. Çalışma basıncı 190 bar. Ağırlık 173–245 kg, yağ hacmi 60–100 litre arasında değişir. Model kodları ve ölçülerin tamamı aşağıdaki tabloda yer alır; tabloda bulunmayan strok veya bağlantı ihtiyaçları için teklif formundan talebinizi iletebilirsiniz.
