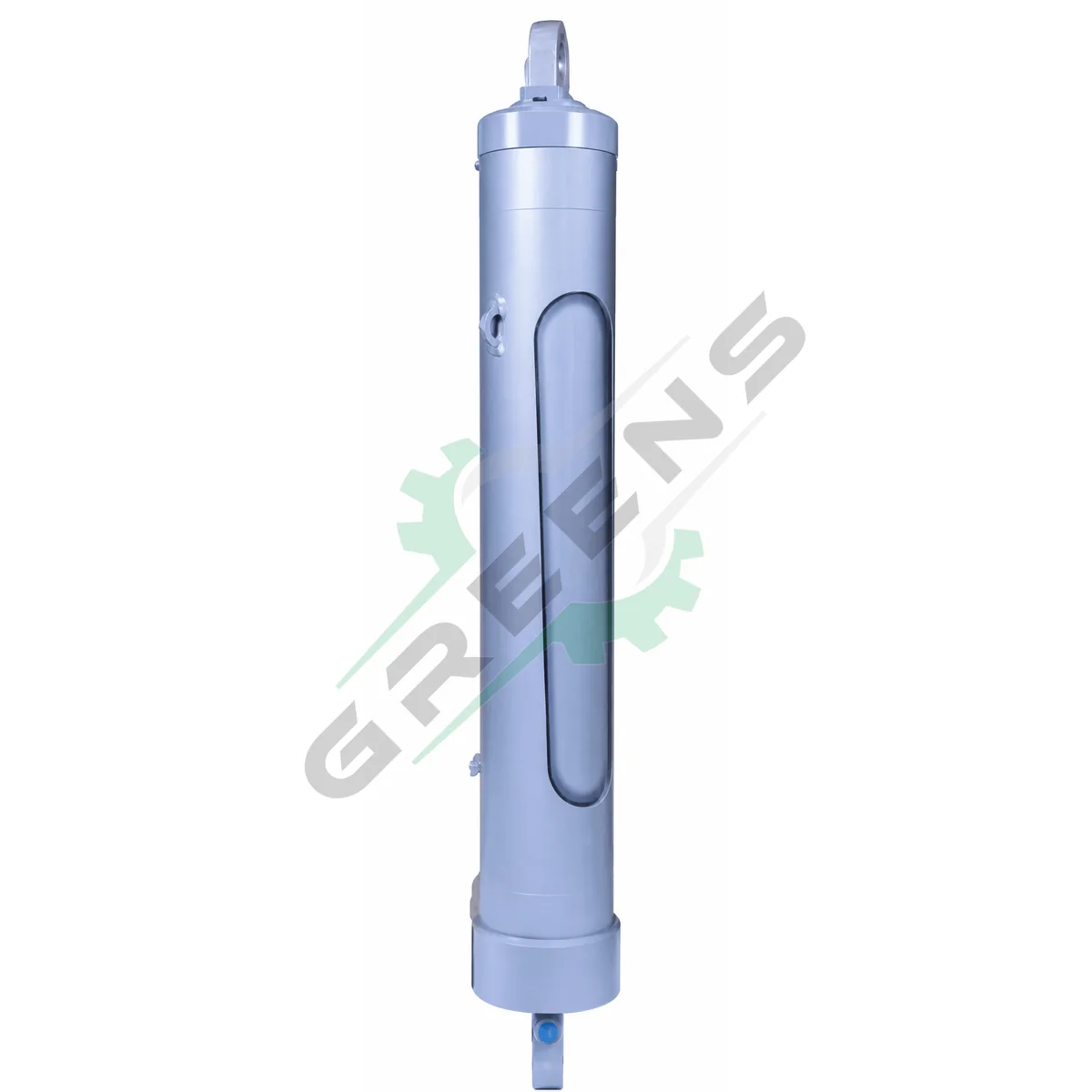

3 Kademeli Ön Arka Oynar Mafsallı Kapaklı (Tip B1)

3 kademeli teleskopik silindir. 9 model, 190 bar.

Bağlantı tipi: Ön Arka Oynar Mafsallı Kapaklı

Hesapla WhatsApp'tan Yaz

Hesaplama

Bu ürün için hızlı hesaplama

Silindir kuvveti, debi ve gücünü ürünü seçmişken buradan hesaplayın.

Kuvvet Hesabı

Silindirin verilen basınçta ürettiği itme ve çekme kuvveti. 1 bar = 1 daN/cm² kabulüyle katalogdaki itme kuvveti tablosuyla aynı temeldedir.

Silindir çapı (mm)

Mil çapı (mm)

Basınç (bar)

Katalog silindirlerinin çalışma basıncı aralığı 160–350 bar.

İtme kuvveti (piston tarafı): —
Çekme kuvveti (mil tarafı): —
Alanlar: —
Yaklaşık: —

Silindir çapı ve basınç girin.

Bu ölçülerle teklif al

Sonuçlar ön değerlendirme içindir; sürtünme, hat kayıpları, burkulma ve montaj şekli dikkate alınmaz. Kesin seçim için teknik ekiple görüşün.

WhatsApp'tan Sor

Tüm hesaplayıcılar için hesaplama sayfasına gidin.

Model tablosu

3 Kademeli Ön Arka Oynar Mafsallı Kapaklı (Tip B1) modelleri

Katalogda bu tip için listelenen 9 modelin kodu ve ölçüleri. Aradığınız strok tabloda yoksa teklif formundan iletin.

3 Kademeli Ön Arka Oynar Mafsallı Kapaklı (Tip B1) model ve ölçü tablosu
Model	Ø A(mm)	Ø E(mm)	Ø F(mm)	BağlantıG	L(mm)	S(mm)	StrokH (mm)	Ağırlık(kg)	Yağ hacmi(L)
3x2451x075	137	50	105	R3/4"	1193	40	2451	107	22
3x2736x075	137	50	105	R3/4"	1288	40	2736	115	24.6
3x2991x075	137	50	105	R3/4"	1373	40	2991	122	27
3x3240x075	137	50	105	R3/4"	1518	40	3240	134	30
3x3480x075	137	50	105	R3/4"	1598	40	3480	141	33
3x2736x095	165	50	105	R3/4"	1290	40	2736	138	36
3x2991x095	165	50	105	R3/4"	1375	40	2991	155	39
3x3240x095	165	50	105	R3/4"	1520	40	3240	170	43
3x3480x095	165	50	105	R3/4"	1600	40	3480	177	46

Ölçüler milimetredir; harf sembolleri katalog çizimindeki ölçülendirmeye karşılık gelir. Tablo yatay olarak kaydırılabilir, model sütunu sabit kalır. Ölçülerde değişiklik yapma hakkı saklıdır.

Ürün açıklaması

3 Kademeli Ön Arka Oynar Mafsallı Kapaklı (Tip B1), ön arka oynar mafsallı kapaklı bağlantılı 3 kademeli teleskopik hidrolik silindirdir. Katalogda bu tip için 9 model listelenmiştir; stroklar 2451–3480 mm aralığındadır. Çalışma basıncı 190 bar. Ağırlık 107–177 kg, yağ hacmi 22–46 litre arasında değişir. Model kodları ve ölçülerin tamamı aşağıdaki tabloda yer alır; tabloda bulunmayan strok veya bağlantı ihtiyaçları için teklif formundan talebinizi iletebilirsiniz.
