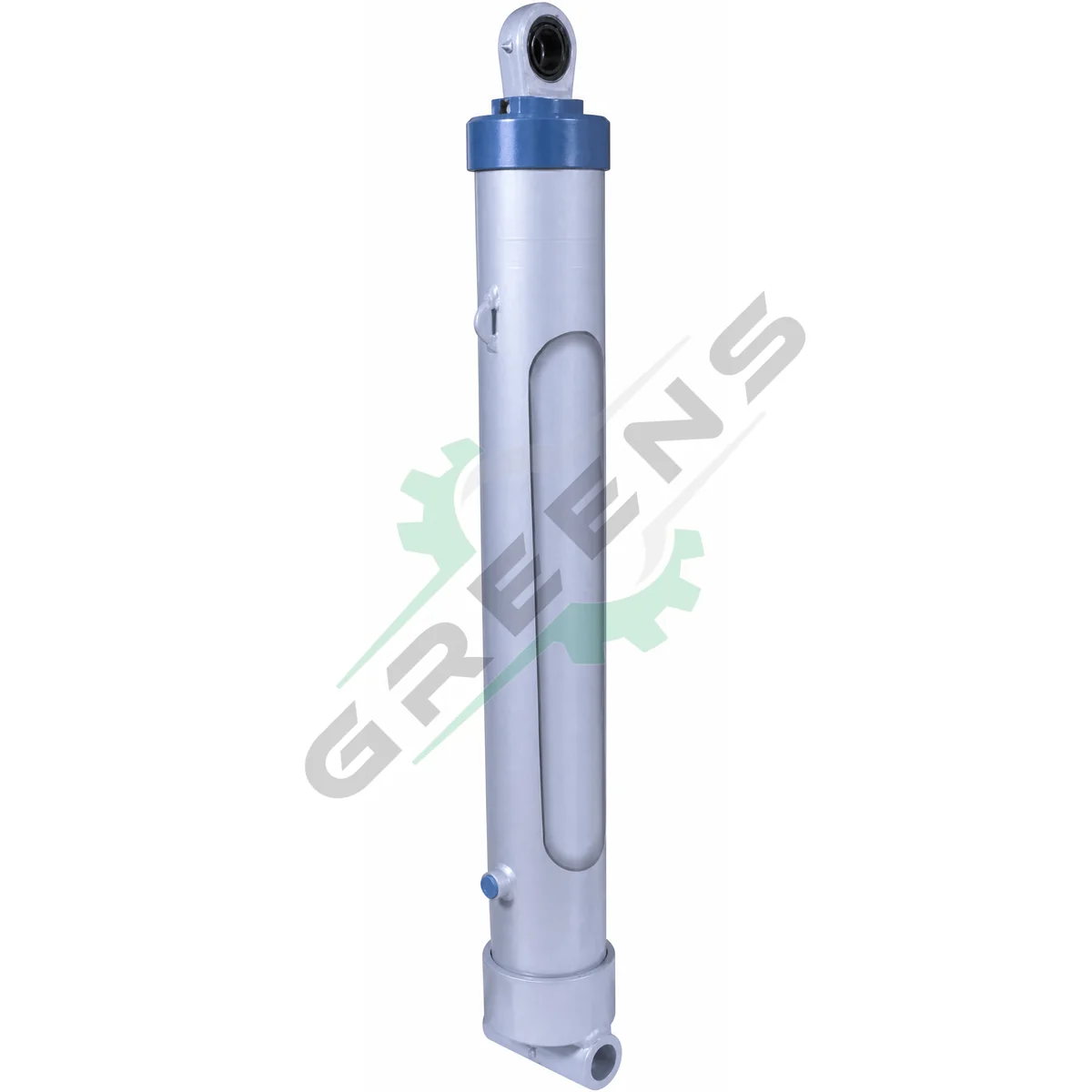

3 Kademeli Alttan Boru Mafsallı (Tip G)

3 kademeli teleskopik silindir. 9 model, 190 bar.

Bağlantı tipi: Alttan Boru Mafsallı

Hesapla WhatsApp'tan Yaz

Hesaplama

Bu ürün için hızlı hesaplama

Silindir kuvveti, debi ve gücünü ürünü seçmişken buradan hesaplayın.

Kuvvet Hesabı

Silindirin verilen basınçta ürettiği itme ve çekme kuvveti. 1 bar = 1 daN/cm² kabulüyle katalogdaki itme kuvveti tablosuyla aynı temeldedir.

Silindir çapı (mm)

Mil çapı (mm)

Basınç (bar)

Katalog silindirlerinin çalışma basıncı aralığı 160–350 bar.

İtme kuvveti (piston tarafı): —
Çekme kuvveti (mil tarafı): —
Alanlar: —
Yaklaşık: —

Silindir çapı ve basınç girin.

Bu ölçülerle teklif al

Sonuçlar ön değerlendirme içindir; sürtünme, hat kayıpları, burkulma ve montaj şekli dikkate alınmaz. Kesin seçim için teknik ekiple görüşün.

WhatsApp'tan Sor

Tüm hesaplayıcılar için hesaplama sayfasına gidin.

Model tablosu

3 Kademeli Alttan Boru Mafsallı (Tip G) modelleri

Katalogda bu tip için listelenen 9 modelin kodu ve ölçüleri. Aradığınız strok tabloda yoksa teklif formundan iletin.

3 Kademeli Alttan Boru Mafsallı (Tip G) model ve ölçü tablosu
Model	Ø A(mm)	D(mm)	Ø D1(mm)	Ø D2(mm)	Ø E(mm)	Ø F(mm)	BağlantıG	L(mm)	S(mm)	P(mm)	StrokH (mm)	Ağırlık(kg)	Yağ hacmi(L)
3x2451x075	137	190	50	80	50	105	R 3/4"	1153	40	210	2451	97	22
3x2736x075	137	190	50	80	50	105	R 3/4"	1248	40	210	2736	103	25
3x2991x075	137	190	50	80	50	105	R 3/4"	1333	40	210	2991	110	27
3x3240x075	137	190	50	80	50	105	R 3/4"	1478	40	210	3240	122	30
3x3480x075	137	190	50	80	50	105	R 3/4"	1558	40	210	3480	129	33
3x2736x095	165	220	50	80	50	105	R 3/4"	1250	40	210	2736	148	36
3x2991x095	165	220	50	80	50	105	R 3/4"	1335	40	210	2991	157	38
3x3240x095	165	220	50	80	50	105	R 3/4"	1480	40	210	3240	173	43
3x3480x095	165	220	50	80	50	105	R 3/4"	1560	40	210	3480	181	64

Ölçüler milimetredir; harf sembolleri katalog çizimindeki ölçülendirmeye karşılık gelir. Tablo yatay olarak kaydırılabilir, model sütunu sabit kalır. Ölçülerde değişiklik yapma hakkı saklıdır.

Ürün açıklaması

3 Kademeli Alttan Boru Mafsallı (Tip G), alttan boru mafsallı bağlantılı 3 kademeli teleskopik hidrolik silindirdir. Katalogda bu tip için 9 model listelenmiştir; stroklar 2451–3480 mm aralığındadır. Çalışma basıncı 190 bar. Ağırlık 97–181 kg, yağ hacmi 22–64 litre arasında değişir. Model kodları ve ölçülerin tamamı aşağıdaki tabloda yer alır; tabloda bulunmayan strok veya bağlantı ihtiyaçları için teklif formundan talebinizi iletebilirsiniz.
